Магнитола для Mitsubishi Pajero Sport: как определить поколение и какая подойдёт

Mitsubishi Pajero Sport выпускают с 1996 года, и за это время вышло три поколения. Магнитола от одного поколения на другое не встанет: у каждого своя панель, свои разъёмы и своя электроника. У нас есть магнитолы для второго и третьего поколений. Ниже — как определить свою машину и что важно при установке.

На разных рынках эту машину продавали как Montero Sport, Challenger и Shogun Sport. Пишут и Pajero Sport, и Pajero-Sport — это одна модель. А обычный Pajero — другая модель, для неё у нас отдельные магнитолы.

Поколения Mitsubishi Pajero Sport коротко

Как понять, какое поколение у вас

По году выпуска — в техпаспорте. На границе поколений год не решает: третье поколение начали выпускать в 2015 году, а второе делали до 2016-го, так что машины 2015–2016 годов бывают обоих поколений. Для них смотрите на панель. Магнитола для третьего поколения рассчитана на машины 2016–2018 годов.

По коду кузова. KH — второе поколение, KR и KS — третье. Так их обозначают в каталогах запчастей и в объявлениях.

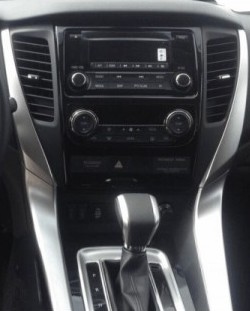

По виду панели. Во втором поколении вверху консоли — ниша с небольшим дисплеем, под ней три круглые ручки климата, а штатная магнитола стоит ниже, под ручками. В третьем поколении магнитола вверху между двумя вертикальными дефлекторами, а консоль обрамлена серебристыми накладками. Сравните с фото в разделе о каждом поколении.

Если сомневаетесь — пришлите фото панели в Viber, Telegram или в чат на сайте, и мы подскажем, какая магнитола подойдёт.

Mitsubishi Pajero Sport 2 (KH), 2008–2016

Наша магнитола встаёт на Pajero Sport второго поколения 2008–2016 годов. Экран 9 дюймов, магнитола встаёт на штатное место. Эта машина построена на раме Mitsubishi L200 четвёртого поколения, поэтому магнитола для них одна.

Комплектацию здесь определяет не Rockford, а штатный экран:

• Комплектация A — без штатного экрана: рамка и простая переходная коса без CAN-модуля. Завод обозначает эту косу как такую, которая встаёт и на машины со штатным усилителем, поэтому машина с Rockford без штатного экрана — тоже сюда;
• Комплектация B — со штатным цветным экраном или навигацией MMCS: та же рамка, коса под штатный экран, CAN-модуль и вход камеры. Модуль учтён в цене комплектации B — когда выбираете её в карточке товара, цена пересчитывается вместе с ним.

Как узнать. Обычная штатная CD-магнитола без цветного экрана — комплектация A, даже если в машине есть Rockford. Большой цветной экран штатной магнитолы или навигации MMCS в центре панели — комплектация B. Кабели питания на эту машину бывают разные, поэтому пришлите до заказа фото разъёма за штатной магнитолой.

Малый верхний дисплей консоли (часы, бортовой компьютер) после замены магнитолы не работает — в обеих комплектациях.

Штатный усилитель Rockford Fosgate — опциональная система; на европейских машинах усилитель, если он есть, стоит под передним правым сиденьем. В комплектации A его подхватывает простая коса, в комплектации B звук на него идёт через CAN-модуль.

Кнопки на руле сохраняются. В комплектации A CAN-модуля нет, поэтому кнопки подключаются выводами Key1 и Key2 из комплектной косы и обучаются в меню магнитолы. В комплектации B их читает модуль, вместе с кнопками телефона.

Штатная камера. В машине со штатным экраном камера подключается к новой магнитоле, если она есть: в косе комплектации B есть вход камеры. В европейском руководстве L200 этого поколения камеры нет; если камера есть в машине без штатного экрана, скажите об этом до заказа.

CANBUS-модуль есть только в комплектации B: через него работают кнопки на руле вместе с кнопками телефона, сигналы заднего хода, ручника и скорости, звук через штатный Rockford, если он есть.

Mitsubishi Pajero Sport 3 (KR, KS), с 2015

Наша магнитола встаёт на Pajero Sport третьего поколения 2016–2018 годов. Экран 9 дюймов, магнитола встаёт на штатное место. Этот Pajero Sport построен на платформе L200 пятого поколения.

Машина бывает в двух комплектациях, и комплект подключения для них разный:

• Комплектация A — без штатного усилителя и без штатной камеры: рамка и простая коса, CAN-модуль не нужен;
• Комплектация B — со штатным усилителем (Rockford), штатной камерой или круговым обзором: та же рамка, коса с CAN-модулем.

Как узнать. Отдельный блок усилителя и премиальная аудиосистема — это комплектация B. Смотрите именно на усилитель, а не на шильдики: в европейском руководстве эта система названа просто «premium audio», без имени Rockford, а машины с надписями Rockford Fosgate в салоне — это специальные серии для других рынков. Комплектация B нужна и машине без усилителя, если в ней есть штатная камера или круговой обзор из четырёх камер (Multi Around Monitor).

CANBUS-модуль есть только в комплектации B и уже учтён в её цене — когда выбираете её в карточке товара, цена пересчитывается вместе с ним. По перечню производителя модуля он оставляет штатный усилитель в работе, читает кнопки на руле вместе с кнопками телефона, даёт магнитоле сигналы задней передачи, ручника и скорости и работает со штатной камерой; круговой обзор остаётся, если он есть в машине. Дверей, климата и подвижных линий разметки модуль на экран не выводит.

Кнопки на руле сохраняются: в комплектации A — через выводы Key1 и Key2 из комплектной косы с обучением в меню магнитолы, в комплектации B — через CANBUS-модуль.

Штатная камера. Задняя камера работает через CANBUS-модуль, то есть в комплектации B. Динамические линии разметки, которые на штатной магнитоле поворачивались за рулём, при этом не выводятся.

Давление в шинах. Показ давления в шинах на экран магнитолы не выводится. На приборной панели эта система работает как раньше.

Что работает на любом Pajero Sport

• Кнопки на руле сохраняются — как именно они подключаются на вашей машине, написано в разделе о её поколении. Отдельный адаптер руля не нужен.
• Установка на штатное место. Рамка и переходной жгут подобраны под модель — резать и подпиливать ничего не нужно.
• CarPlay и Android Auto, навигация, Bluetooth для звонков и музыки.

Перед заказом

Пришлите три фото: панель со штатной магнитолой, разъёмы сзади и есть ли камера. Обязательно напишите год выпуска; для Pajero Sport 2 — есть ли штатный цветной экран, для Pajero Sport 3 — есть ли штатный усилитель, камера или круговой обзор: от этого зависит комплект. Так мы сразу положим в коробку нужные провода и адаптеры. Каждую магнитолу перед отправкой тестируем и настраиваем под ваше авто. Гарантия 12 месяцев, отправка в день заказа.

Частые вопросы

Подойдёт ли магнитола от Pajero Sport 2 на Pajero Sport 3?

Нет. У второго и третьего поколений разные панели и разъёмы, поэтому магнитола подбирается под конкретное поколение.

У меня Pajero Sport 2016 года — какое это поколение?

Может быть и второе, и третье: в 2015–2016 годах выпускали оба. Сравните панель с фото выше: во втором поколении магнитола под ручками климата, в третьем — вверху между дефлекторами. Или пришлите нам фото.

Сохранится ли штатный Rockford Fosgate?

Да. На втором поколении машину без штатного экрана подхватывает простая коса комплектации A — завод пишет, что она встаёт и на машины с усилителем; с экраном MMCS звук идёт через CAN-модуль комплектации B. На третьем под штатный усилитель — комплектация B с модулем.

Будет ли работать штатная камера?

На втором поколении — в машине со штатным экраном, через вход камеры в косе комплектации B. На третьем — через CANBUS-модуль комплектации B; динамические линии, которые поворачиваются за рулём, не выводятся.

Подойдёт ли магнитола от Pajero Sport 2 на L200?

На L200 четвёртого поколения — да, магнитола для них одна. На L200 других поколений — нет.
