Магнітола для BMW 1 Series E87: як визначити версію і яка підійде

Перше покоління BMW 1 Series випускали з 2004 до 2013 року в чотирьох кузовах: E81 — тридверний хетчбек, E82 — купе, E87 — п'ятидверний хетчбек, E88 — кабріолет. Купе й кабріолет пропонували до 2013 року, хетчбеки — до 2011-го. Після цього покоління хетчбеки змінила 1 Series F20/F21, а купе й кабріолет стали 2 Series (F22/F23) — на ці машини магнітола від E87 не стане.

У назвах трапляються різні написання — BMW 1 Series, BMW 1 серії, BMW E87. Для першого покоління це одна й та сама машина.

Для E81, E82, E87 і E88 рамка й комплект підключення спільні — але у нас дві магнітоли: під панель з клімат-контролем і під панель з ручним кондиціонером. Накладки панелі в цих версіях фізично різні, тому головне — визначити саме це.

Покоління BMW 1 Series коротко

Як зрозуміти, яка версія у вас

Клімат-контроль чи кондиціонер. Подивіться на блок керування кліматом: автоматичний клімат і ручний кондиціонер мають різні блоки керування, і рамки під них теж різні. Порівняйте з фото нижче.

Рік і місяць випуску — у техпаспорті. Для версії з клімат-контролем це важливо: машинам до березня 2007 року вона не підходить (подробиці нижче).

Штатна навігація. Якщо в машині є штатна навігація та iDrive, жодна з цих магнітол не призначена для неї.

Якщо сумніваєтесь — надішліть фото панелі у Viber, Telegram або в чат на сайті, і ми підкажемо, яка магнітола підійде.

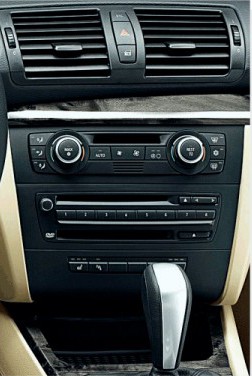

BMW 1 Series E81, E82, E87, E88 з клімат-контролем

Наша магнітола стає на BMW 1 Series E81, E82, E87 і E88 2004–2011 років з автоматичним клімат-контролем. Екран 9 дюймів, магнітола стає на штатне місце.

Не підійде дорестайлінговим машинам до 03/2007 — за штатним гніздом там фізично немає місця під 2DIN. Також вона не призначена для авто зі штатною навігацією та iDrive. Перед замовленням звірте місяць випуску і подивіться, чи є в машині штатна навігація.

Рамка й антена. Рамка під автоматичний клімат своя, з рамкою під кондиціонер вони не взаємозамінні. Штатний блок клімату лишається на місці. Для антени додатково потрібен перехідник Fakra на DIN.

CAN-інтерфейс обов'язковий. У BMW немає окремого дроту ACC, тому без CAN-інтерфейсу магнітола не обійдеться. Він дає режим key present ignition: магнітола вмикається з першим клацанням ключа і працює, доки ключ не вийняли. Той самий інтерфейс віддає підсвітку, імпульс швидкості, задню передачу і ручник, а через нього ж працюють кнопки на кермі. CANBUS-модуль входить у комплект — окремо докуповувати його не потрібно.

Як ставиться. За штатним гніздом у цій машині небагато місця, тому монтаж 2DIN вимагає акуратності — його варто робити у профільного встановлювача. На версіях із режимом Eco та системою start/stop живлення магнітоли заводять окремо, щоб її налаштування не залежали від просідання бортової мережі при запуску двигуна.

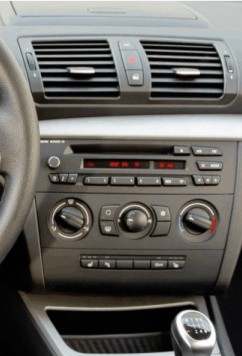

BMW 1 Series E81, E82, E87, E88 з кондиціонером

Наша магнітола стає на BMW 1 Series E81, E82, E87 і E88 2004–2011 років з ручним кондиціонером. Екран 9 дюймів, магнітола стає на штатне місце. Для машин зі штатною навігацією цей комплект не призначений.

Рамка. Рамки для версій із кондиціонером і з клімат-контролем різні — це два окремі комплекти. У частині E81, E82 і E88 стоять дві схожі штатні магнітоли трохи різного розміру. Щоб не помилитись із рамкою, перед замовленням надішліть фото панелі — за ним видно, яка у вас.

Оптичний підсилювач. Преміум-аудіо — Logic 7, Harman Kardon, Individual Audio — працює по оптиці MOST: звук іде на окремий підсилювач оптоволокном. Версіям із таким підсилювачем (опції S677, S688, S6F2) потрібен окремий MOST-адаптер — з ним штатна аудіосистема лишається в роботі. Одна особливість лишається: регулювання балансу між переднім і заднім рядом динаміків із магнітоли стає недоступним.

Як перевірити, чи є оптика. Якщо в роз'ємі Quadlock за магнітолою є дроти на динаміки, підсилювача на оптиці немає і MOST-адаптер не потрібен.

CANBUS-модуль входить у комплект — окремо докуповувати його не потрібно.

Що працює на будь-якому BMW 1 Series E87

• Кнопки на кермі зберігаються — через CANBUS-модуль з комплекту. Окремий адаптер керма не потрібен.
• Одна платформа. E81, E82, E87 і E88 беруть той самий комплект — різниця лише між клімат-контролем і кондиціонером.
• CarPlay і Android Auto, навігація, Bluetooth для дзвінків і музики.

Перед замовленням

Надішліть три фото: панель зі штатною магнітолою разом із блоком клімату, роз'єми ззаду і чи є камера. За фото панелі видно версію клімату й розмір штатної магнітоли, а за роз'ємом — чи є оптичний підсилювач. Так ми одразу покладемо в коробку потрібні дроти й адаптери. Кожну магнітолу перед відправкою тестуємо й налаштовуємо під ваше авто. Гарантія 12 місяців, відправка в день замовлення.

Часті питання

У мене E87, а в друга E81 (або E88) — магнітоли різні?

Ні. Для всіх чотирьох кузовів комплект спільний. Відрізняються магнітоли лише за панеллю клімату: одна під клімат-контроль, друга під ручний кондиціонер.

Чи можна поставити рамку від версії з кондиціонером на машину з клімат-контролем?

Ні. Накладки панелі в цих версіях фізично різні, і рамки не взаємозамінні. Порівняйте панель клімату з фото вище.

Чому для BMW обов'язковий CAN-інтерфейс?

У BMW немає окремого дроту ACC. CAN-інтерфейс вмикає магнітолу з першим клацанням ключа і віддає їй підсвітку, швидкість, задню передачу й ручник. Він входить у комплект.

Чи збережеться Harman Kardon або Logic 7?

На версії з кондиціонером — так, через окремий MOST-адаптер; баланс перед/зад із магнітоли при цьому не регулюється. Якщо у вас клімат-контроль і преміум-аудіо, надішліть фото роз'єму за штатною магнітолою — підкажемо, що покласти в комплект.

У мене BMW 1 Series F20 — чи підійде?

Ні. F20/F21 — наступне покоління, а магнітола підбирається під конкретне покоління. Ці магнітоли — лише для E81, E82, E87 і E88.
