Магнітола для Chery Tiggo: як визначити модель і покоління і яка підійде

Під назвою Chery Tiggo продають кілька різних машин. Перший Tiggo з кодом кузова T11 випускають з 2005 року, а з 2014-го він називається Tiggo 3. Поруч із ним є окремі моделі — Tiggo 5 і Tiggo 7. Магнітола від однієї моделі на іншу не стане: у кожної своя панель і своя проводка. Нижче — як зрозуміти, яка Tiggo у вас, і що важливо знати про встановлення саме на неї.

Той самий T11 на різних ринках продавали під іншими назвами: Vortex Tingo, DR5 і DR EVO5, MVM X33, Speranza Tiggo, Chery J11. Кузов, панель і проводка в них спільні з Tiggo T11.

Моделі й покоління Chery Tiggo коротко

Як зрозуміти, яка Tiggo у вас

За назвою на кузові. Tiggo, Tiggo 3, Tiggo 5 і Tiggo 7 — різні машини, і магнітоли до них різні. Окремо — Tiggo 3X: попри схожу назву, це зовсім інша, менша машина (на частині ринків її продають як Tiggo 2), і комплекти від Tiggo 3 на неї не переставляються.

Tiggo чи Tiggo 3. Це одна машина до і після оновлення 2014 року. Tiggo 3 з 2014 року відрізняється від дорестайлового Tiggo T11 фарами, решіткою радіатора і центральною консоллю. Рамку беруть за роком, а не за назвою: у каталогах рамок це дві окремі позиції.

За роком випуску — у техпаспорті. Для Tiggo 7 складний 2020 рік: цього року закінчили перше покоління і почали друге.

За виглядом панелі. Порівняйте з фото в розділах нижче. Якщо сумніваєтесь — надішліть фото панелі зі штатною магнітолою у Viber, Telegram або в чат на сайті, і ми скажемо, яка магнітола підійде.

Chery Tiggo T11, 2005–2013

На машини цих років у нас дві магнітоли з екраном 9": Tiggo T11 для авто 2005–2013 і Tiggo 3 для авто 2009–2013 — остання розрахована на Tiggo першого покоління 2009–2013 років.

Рамка. Штатний проєм 2 DIN — 173 × 98 мм, під 9-дюймовий екран рамка робиться на 230/220 × 130 мм. Невеликий зазор по накладках панелі підганяють при встановленні — для цієї машини це звичайна частина монтажу. Рамка магнітоли 2009–2013 спільна з Chery Elara, Amulet, CrossEastar і Jaggi.

Кнопки на кермі зберігаються. На простих комплектаціях CAN-шини під магнітолу немає, і модуль не потрібен: у комплектному перехідному джгуті виводи Key1 і Key2 уже стоять на своїх місцях, а самі кнопки навчаються в меню магнітоли. Нічого скручувати не треба.

Цифрові кнопки керма. Якщо кнопки у вашій машині цифрові, потрібен модуль. До магнітоли Tiggo T11 2005–2013 він у комплект не входить — його замовляють окремою позицією. Скажіть нам про це до замовлення.

Штатна камера, якщо вона є в машині, підключається до нової магнітоли — окрему ставити не треба.

Chery Tiggo 3, 2014–2018

Це той самий Tiggo T11 після оновлення: у каталогах запчастин кузов так і лишається T11, агрегати й проводка спільні. Але центральна консоль інша, і рамку беруть за роком, а не за назвою. У нас дві магнітоли на Tiggo 3 — за роками.

Tiggo 3 2014–2015. Магнітола з екраном 10.2". Кнопки керма підключаються без CANBUS-модуля — через виводи Key1 і Key2 у комплектному джгуті, а навчаються в меню магнітоли. Штатна камера заднього виду підключається. Окремий CANBUS-модуль цій машині не потрібен.

Tiggo 3 2016–2018. Магнітола з екраном 9". Для неї потрібна модельна перехідна рамка під 9" на Tiggo 3 з 2016 року — вона зроблена саме під цю панель, універсальна на це місце не стає. Кнопки керма тут працюють через кан-бокс, і він входить у комплект.

Chery Tiggo 5, 2013–2021

Наша магнітола з екраном 10.2" стає на Tiggo 5 2014–2021 років.

Кнопки керма бувають двох типів — аналогові й цифрові. Для цифрових у комплект кладуть CAN-адаптер, для аналогових він не потрібен. Тип визначаємо до замовлення, щоб комплект підключення прийшов уже під вашу машину.

Як знімається панель. У два заходи: спершу накладка з крутилками, потім ніша з прикурювачем. Для встановлювача це звичайна процедура, доробок вона не потребує.

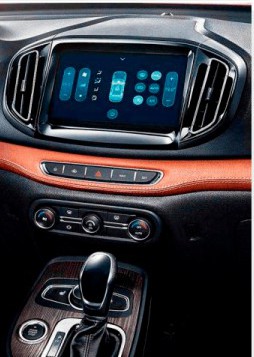

Chery Tiggo 7, 2016–2020

Наша магнітола з екраном 10.1" стає на Tiggo 7 2016–2020 років. Установчий розмір рамки — 250/241 × 146 мм.

CANBUS-модуль цій машині потрібен, і від його моделі залежить, що вийде на екран. З модулем під Tiggo 7 на екран виводяться двері, клімат, панель кнопок, кнопки керма, парктроніки і кут повороту керма. Тому модуль підбирають під конкретну комплектацію, а не беруть універсальний. Він входить у комплект.

Спільна проводка. У заводській документації на проводку і CAN-модулі Tiggo 7 2016–2018 років описана в одному довіднику з Arrizo GX, Arrizo EX, Tiggo 5X і Tiggo 8 — комплекти підключення в цих машин спільні.

Що працює на будь-якій Tiggo

• Кнопки на кермі. Де в машині є CANBUS, кнопки працюють через CANBUS-модуль; де його немає — через виводи, які вже є в комплектній косі. Окремий адаптер керма не потрібен.
• Встановлення на штатне місце. Рамка й перехідний джгут підібрані під модель і роки.
• CarPlay і Android Auto, навігація, Bluetooth для дзвінків і музики.

Перед замовленням

Надішліть три фото: панель зі штатною магнітолою, роз'єми ззаду і чи є камера. Для Tiggo це особливо корисно: за фото видно, до чи після оновлення ваша машина і які в ній кнопки керма. Кожну магнітолу перед відправкою тестуємо й налаштовуємо під ваше авто. Гарантія 12 місяців, відправка в день замовлення.

Часті питання

У мене Vortex Tingo (або DR5, MVM X33) — яка магнітола підійде?

Та сама, що й на Chery Tiggo T11 тих самих років: кузов, панель і проводка в цих машин спільні. Магнітолу обирайте за роком випуску.

Чи підійде магнітола від Tiggo 2012 року на Tiggo 3 2015 року?

Ні. Після оновлення 2014 року в машини інша центральна консоль, а в каталогах рамок це окремі позиції. Магнітолу беруть за роком, а не за назвою.

Tiggo 3 і Tiggo 3X — це одна машина?

Ні. Tiggo 3X — інша, менша машина, на частині ринків вона продається як Tiggo 2. Комплекти й рамки між ними не переставляються.

Чи потрібен CANBUS-модуль на Tiggo 5?

Залежить від кнопок керма: для цифрових у комплект кладуть CAN-адаптер, для аналогових він не потрібен. Тип визначаємо до замовлення.

Чи збережеться штатна камера?

На Tiggo T11 і Tiggo 3 2014–2015 штатна камера підключається до нової магнітоли. На Tiggo 7 через CAN-адаптер на екран виводяться парктроніки.
