Магнітола для Ford Mondeo: як визначити покоління і яка підійде

Ford Mondeo випускають з 1993 року, і поколінь у нього шість. Магнітола від одного покоління на інше не стане: панель, роз'єми й електроніка в кожного свої. Для Mondeo в нас три магнітоли — одна для Mk3 і дві для Mk4: до оновлення і після нього. Нижче — як зрозуміти, який Mondeo у вас, і що важливо при встановленні.

Про нумерацію. Українська і російська Вікіпедії рахують машини 1993–1996 і 1996–2000 років як два окремі покоління (Mk1 і Mk2), а англійська — як одне. Тому той самий Mondeo 2000–2007 років в одних джерелах третій, а в інших другий. Щоб не плутатись, нижче покоління названі так, як їх пишуть у каталогах запчастин: Mk3, Mk4. Mondeo 3 у назві нашої магнітоли — це Mk3, Mondeo 4 — Mk4.

Покоління Ford Mondeo коротко

Як зрозуміти, який Mondeo у вас

За роком випуску — у техпаспорті. Уважно — на роках на стику: 2007 рік буває Mk3 і Mk4, а Mk5 за різними джерелами почали випускати у 2013 або 2014 році, тож машини 2013–2014 років бувають Mk4 і Mk5. Усередині Mk4 є оновлення вересня 2010 року: машини 2010 року бувають і до нього, і після — а наші магнітоли для них різні.

Для Mk3 рік варто назвати. До оновлення 2004 року і після нього в Mk3 різні штатні магнітоли й роз'єми.

За кодом кузова. Mk3, Mk4, BA7 — так покоління позначають у каталогах запчастин і в оголошеннях. «Mondeo BA7», «Mondeo Mk4» і «Mondeo 4» — одна машина.

За виглядом панелі. Порівняйте з фото в розділах нижче.

Якщо сумніваєтесь — надішліть фото панелі у Viber, Telegram або в чат на сайті, і ми підкажемо, яка магнітола підійде.

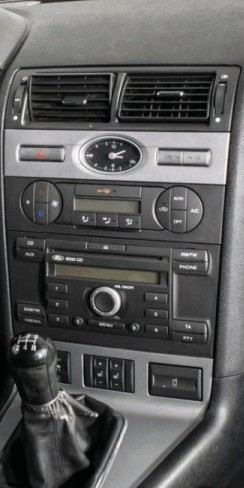

Ford Mondeo Mk3, 2000–2007

Наша магнітола стає на Mondeo Mk3 2000–2007 років. Екран 9 дюймів, магнітола стає на штатне місце.

Роз'єми і коси. До 2004 року стоять апарати Visteon зі своїми пласкими колодками, після 2004 — 5000C, 6000CD або 6006CD з роз'ємом Quadlock. У коробці дві перехідні коси — під обидва варіанти, різати заводську проводку не треба. Рік випуску краще назвати до замовлення.

Рамка. Рамка в комплекті зроблена під панель машин після оновлення 2004 року. Завод робить рамки на Mondeo 3 під різні блоки керування кліматом, тому панель під магнітолою звіряють за фото до замовлення: крутилки в неї чи блок клімату, і чи відкритий на ньому годинник. Для машин 2000–2003 років це особливо важливо.

Кнопки на кермі зберігаються: у Mondeo 3 це підрульовий пульт з аналоговим сигналом, він приходить окремою лінією на вхід Key1 магнітоли, а самі кнопки навчаються в меню.

CANBUS-модуля в комплекті на цю машину немає, і він тут не потрібен: кнопки аналогові, а інших даних магнітола з шини не бере. Штатний задній парктронік на Mondeo 3 був — принаймні як опція на частині ринків. Якщо він у вас є, скажіть про це до замовлення.

Ford Mondeo Mk4 (BA7), 2007–2014

Для Mk4 у нас дві магнітоли: для машин 2007–2010 років і для машин 2010–2014 років, після оновлення. Екран в обох 10.2 дюйма, магнітола стає на штатне місце. Спільне для обох:

• CANBUS-модуль обов'язковий. На Mondeo магнітолу без нього не ставлять. Через модуль працюють кнопки на кермі, увімкнення магнітоли від ключа, підсвітка кнопок разом із габаритами, автоперемикання на камеру заднього ходу, клімат на екрані з керуванням і передача даних аудіо на щиток приладів. Модуль входить у комплект — окремо докуповувати його не потрібно.
• Кнопки на кермі зберігаються. Самі кнопки аудіо на кермі Mondeo 4 аналогові, але в цьому комплекті їх зчитує кан-модуль і передає магнітолі по своїй шині, тому в меню магнітоли вони не перенавчаються: гучність і перемикання треків працюють так, як задано модулем.
• Двері й парктроніки на екрані не показуються: з цим модулем на Mondeo 4 вони не працюють.
• Рамка йде з двома змінними вставками — під три круглі крутилки кондиціонера і під кільце клімат-контролю; потрібну ставлять при монтажі.
• Штатний підсилювач. Якщо в машині Sony зі штатним підсилювачем — узгодьте це до замовлення.
• Ford S-Max і Galaxy того ж періоду — той самий роз'єм Quadlock і той самий кан-модуль.

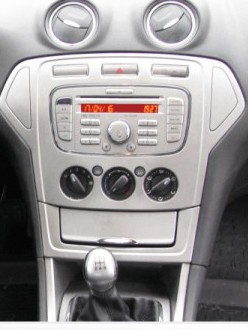

Магнітола для Mondeo 2007–2010

Роки. Mondeo Mk4 почали випускати у 2007 році — машин цього покоління 2006 року випуску не буває.

Яка штатна магнітола. У цих машинах стоїть або сірий 6000CD з великою круглою ручкою, або чорна Sony з ромбічною розкладкою кнопок. Комплект від цього не змінюється.

Клімат-контроль виходить на екран магнітоли з керуванням: температуру й режими видно і можна міняти прямо з екрана. Штатний блок клімату при цьому лишається на місці й працює як раніше.

Магнітола для Mondeo 2010–2014

Клімат-контроль на екрані. На екран його виводить сам кан-модуль, і температуру з режимами можна міняти прямо з екрана. Штатний блок клімату лишається на своєму місці й працює як раніше — ховати його за магнітолою не потрібно.

Роки модуля. Виробник кан-модуля заявляє його на Mondeo до 2013 року; для машин 2014 року — уточнюйте до замовлення.

Штатна камера. На машинах, де вона була, зображення виводилось на екран, а на авто з парктроніком — разом із кольоровою шкалою відстані. Штатна камера підключається до нової магнітоли, якщо вона є в машині.

Що працює на будь-якому Mondeo з нашою магнітолою

• Кнопки на кермі зберігаються: на Mondeo Mk3 сигнал кнопок заводять на вхід Key1, а кнопки навчаються в меню магнітоли; на Mk4 кнопки передає магнітолі кан-модуль з комплекту. Окремий адаптер керма не потрібен.
• Встановлення на штатне місце. Рамка й перехідний джгут підібрані під модель — різати й підпилювати нічого не треба.
• CarPlay і Android Auto, навігація, Bluetooth для дзвінків і музики.

Перед замовленням

Надішліть три фото: панель зі штатною магнітолою і блоком клімату під нею, роз'єми ззаду і чи є камера. Для Mk3 напишіть рік випуску. Так ми підберемо магнітолу й одразу покладемо в коробку потрібні дроти й адаптери. Кожну магнітолу перед відправкою тестуємо й налаштовуємо під ваше авто. Гарантія 12 місяців, відправка в день замовлення.

Часті питання

У мене Mondeo 2010 року — яку магнітолу брати?

Машини 2010 року бувають і до оновлення вересня 2010 року, і після, а за роками підходять обидві наші магнітоли для Mk4. Порівняйте панель із фото вище або надішліть нам фото — підкажемо, яка стане саме на вашу.

Mondeo 3 — це третє чи друге покоління?

Залежить від джерела: одні рахують Mk1 і Mk2 окремо, інші — разом. Mondeo 3 у назві нашої магнітоли — це Mk3, машини 2000–2007 років.

Чи можна поставити магнітолу на Mondeo Mk4 без CANBUS-модуля?

Ні. На Mondeo Mk4 через модуль працюють кнопки на кермі, увімкнення від ключа, клімат на екрані й дані на щитку приладів, тому магнітолу ставлять тільки з ним. Модуль уже входить у комплект.

Чи будуть на екрані двері й парктроніки?

На Mk4 — ні: з цим модулем на Mondeo 4 вони не працюють. На Mk3 модуля в комплекті немає; штатний задній парктронік там бував як опція — якщо він у вас є, скажіть до замовлення.

Чи працюватимуть кнопки на кермі?

Так. На Mk3 сигнал кнопок заводять на вхід Key1, а кнопки навчаються в меню магнітоли. На Mk4 кнопки на кермі теж аналогові, але їх зчитує кан-модуль з комплекту — у меню магнітоли вони не перенавчаються, призначення кнопок задає модуль.
