Магнітола для Hyundai Sonata: як визначити покоління і яка підійде

Hyundai Sonata випускають з 1985 року, і за цей час вийшло вісім поколінь. Магнітола від одного покоління на інше не стане: панелі, рамки й проводка в них різні, а в Sonata NF рамка й джгут змінилися навіть усередині покоління, після оновлення 2008 року. У нас є магнітоли для NF (дві — до оновлення і після), YF і LF після оновлення. Нижче — як зрозуміти, яка Sonata у вас, і що важливо при встановленні саме на неї.

Sonata YF продавали також під назвою Hyundai i45 — це та сама машина.

Покоління Hyundai Sonata коротко

Як зрозуміти, яке покоління у вас

За роком випуску — у техпаспорті. Уважно — на роках на стику. У 2008 році Sonata NF отримала нову панель приладів і центральну консоль, тож машини 2008 року бувають і до оновлення, і після. 2009–2010 роки бувають NF і YF. А LF у 2017 році оновили: наша магнітола стає на машини 2017–2019 років, тобто після оновлення. Для перехідних років дивіться на панель.

За кодом кузова. EF, NF, YF, LF — так покоління позначають у каталогах запчастин і в оголошеннях. «Sonata NF» і «Sonata п'ятого покоління» — одна машина.

За виглядом панелі. У NF до оновлення магнітола стоїть окремим сірим блоком угорі, а дефлектори й клімат — нижче, під нею. У NF після оновлення магнітола в сріблястій рамці між двома дефлекторами, одразу над блоком клімату. У YF центральна консоль має форму літери V зі сріблястими краями. У LF після оновлення штатний екран стоїть угорі, над дефлекторами, а кнопка аварійки — під ним. Порівняйте з фото в розділах нижче.

Якщо сумніваєтесь — надішліть фото панелі у Viber, Telegram або в чат на сайті, і ми підкажемо, яка магнітола підійде.

Hyundai Sonata NF до оновлення, 2004–2008

Наша магнітола стає на Sonata NF 2004–2008 років. Екран 9 дюймів, магнітола стає на штатне місце.

Рамка — 2 DIN, під Sonata 2006–2008. Для машин 2004–2005 років рамка під 2 DIN у каталогах не значиться, тому для цієї машини рік випуску звіряємо до замовлення.

Кнопки на кермі зберігаються, і CANBUS для них не потрібен: сигнал кнопок приходить окремою лінією, а самі кнопки навчаються в меню магнітоли.

CANBUS-модуль цій машині не потрібен — кнопки керма працюють без нього.

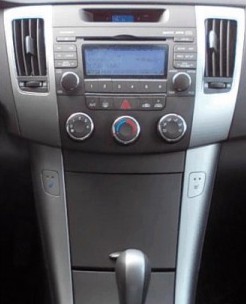

Hyundai Sonata NF після оновлення, 2008–2010

Наша магнітола стає на Sonata NF 2008–2010 років. Екран 9 дюймів, магнітола стає на штатне місце.

Оновлення — це не косметика. У 2008 році Sonata NF отримала нову панель приладів і центральну консоль. Тому рамка й перехідний джгут на 2008–2010 роки інші, ніж на машини до оновлення, і в каталогах це окрема позиція. Рік випуску звіряємо до замовлення.

Рамка — під ручний кондиціонер. Наша рамка розрахована на панель із ручним кондиціонером; машині з автоматичним клімат-контролем вона не підійде. Якщо не впевнені, яка панель у вас, — надішліть фото.

Як упізнати Infinity. Напис Infinity на панелі магнітоли і на решітках динаміків, сабвуфер у задній полиці за задніми сидіннями — це версія з окремим підсилювачем.

Штатний підсилювач Infinity стоїть у комплектаціях із преміальним звуком — у багажнику праворуч за бічною оббивкою (у частині машин його ставили під подушку заднього сидіння), а разом із ним 8-дюймовий сабвуфер у задній полиці. У простих комплектаціях підсилювача немає взагалі, динаміки живить сама магнітола.

Як підключають машину з Infinity. Для цієї машини дві комплектації: A — без штатного підсилювача (рамка і проста коса), B — зі штатним підсилювачем Infinity. У комплектації B до тієї самої коси додається адаптер штатного підсилювача: він подає звук з лінійних виходів нової магнітоли на входи заводського підсилювача і вмикає його окремим проводом, тож система Infinity лишається в роботі.

Камера. Штатної камери на цих машинах, як правило, немає. Додаткову ставлять замість плафона підсвітки номера — свердлити нічого не треба, місце заводське.

CANBUS-модуль цій машині не потрібен у жодній комплектації — магнітола підключається без нього.

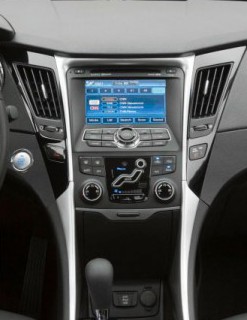

Hyundai Sonata YF (i45), 2009–2014

Наша магнітола стає на Sonata YF 2009–2014 років. Екран 9 дюймів, магнітола стає на штатне місце.

Дві комплектації — за штатним підсилювачем.

• Комплектація A — без штатного підсилювача звуку;
• Комплектація B — зі штатним підсилювачем звуку.

Як зрозуміти, яка у вас. Підсилювач Infinity ставили тільки в максимальну комплектацію: окремий підсилювач і сабвуфер у багажнику, твітери спереду. У базових версіях підсилювача немає.

Штатний підсилювач Infinity захований за оббивкою багажника з правого боку. Зі штатної магнітоли в нього йшов цифровий сигнал, тому з новою магнітолою підключення інше: коробка керування підсилювачем з комплектації B приймає сигнал з лінійних виходів нової магнітоли, перетворює його в цифровий і сама вмикає заводський підсилювач.

CANBUS-модуль. Без штатного підсилювача він не потрібен, а в машині зі штатним підсилювачем потрібен. У комплектацію B модуль і коробка керування підсилювачем уже входять: коли обираєте її в картці товару, ціна перераховується разом із ними.

Штатна камера підключається. Динамічні лінії розмітки, які на заводській магнітолі поверталися за кермом, підтримуються не в кожній комплектації.

Hyundai Sonata LF після оновлення, 2017–2019

Наша магнітола стає на Sonata LF 2017–2019 років. Екран 9 дюймів, магнітола стає на штатне місце.

Дві комплектації — за штатним підсилювачем. Комплектація A — без штатного підсилювача: рамка і прості коси, CAN-модуль не потрібен. Комплектація B — зі штатним підсилювачем Infinity: рамка та сама, коса з CAN-модулем і окремим роз'ємом під штатну камеру. Версіям 2015–2016 років з 8-дюймовою штатною навігацією магнітола не підійде.

Як упізнати Infinity. Напис Infinity на решітках динаміків; сам блок підсилювача видно в багажнику праворуч, якщо відігнути бічну оббивку.

Штатний підсилювач Infinity. Заводська магнітола віддавала на нього не звичайний аналоговий сигнал, а цифровий по окремій лінії, тому нова магнітола підключається через CAN-модуль комплектації B: він приймає її сигнал, перетворює в цифровий і сам вмикає заводський підсилювач. Якщо машину з Infinity підключити простою косою повз підсилювач, сабвуфер і центральний динамік, підключені лише до нього, замовкають.

CANBUS-модуль потрібен тільки для Sonata зі штатним підсилювачем — він уже входить у комплектацію B, і ціна перераховується разом із ним. Для машини без штатного підсилювача він не потрібен.

Кнопки на кермі зберігаються. На машинах без штатного підсилювача кнопки аналогові й працюють без CANBUS — вони навчаються в меню магнітоли. У версіях із підсилювачем сигнал кнопок іде через CANBUS-модуль.

Штатна камера підключається, якщо вона є в машині. У комплектації B її живить CAN-модуль (за документом виробника модуля — 6–6,8 В), у комплектації A — дріт живлення в комплектній косі. Окремого перетворювача не потрібно.

Круговий огляд 360, якщо він є в машині, зберігається в комплектації B — його підтримує CAN-модуль.

Клімат-контроль. Показ клімату на екрані магнітоли дає CAN-адаптер, а самі крутилки клімату лишаються заводськими.

Що працює на будь-якій Sonata

• Кнопки на кермі. Де в машині є CANBUS, кнопки працюють через CANBUS-модуль; де його немає — через виводи, які вже є в комплектній косі. Окремий адаптер керма не потрібен.
• Встановлення на штатне місце. Рамка й перехідний джгут підібрані під модель і роки — різати й підпилювати нічого не треба.
• CarPlay і Android Auto, навігація, Bluetooth для дзвінків і музики.

Перед замовленням

Надішліть три фото: панель зі штатною магнітолою, роз'єми ззаду і чи є камера. Для NF напишіть точний рік випуску, для NF після оновлення, YF і LF — чи є система Infinity, для LF — ще й чи є круговий огляд. Так ми підберемо магнітолу й одразу покладемо в коробку потрібні дроти й адаптери. Кожну магнітолу перед відправкою тестуємо й налаштовуємо під ваше авто. Гарантія 12 місяців, відправка в день замовлення.

Часті питання

Чи підійде магнітола від Sonata NF 2006 року на NF 2009 року?

Ні. У 2008 році NF отримала нову панель приладів і консоль, тому рамка й перехідний джгут до оновлення і після різні. Для машин 2004–2008 і 2008–2010 років у нас окремі магнітоли.

Hyundai i45 і Sonata — це різні машини?

Ні. i45 — інша назва Sonata YF. Для неї підходить магнітола для Sonata YF 2009–2014.

У мене Sonata 2009 (або 2010) року — яке це покоління?

Ці роки перехідні: випускались і NF після оновлення, і YF. Порівняйте панель з фото вище або надішліть нам фото — підкажемо.

Чи збережеться штатна акустика Infinity?

Так, якщо обрати комплектацію B «зі штатним підсилювачем». На NF після оновлення в неї входить адаптер, який подає звук з лінійних виходів магнітоли на входи заводського підсилювача і вмикає його. На YF у комплектації B є CANBUS-модуль і коробка керування підсилювачем, що перетворює сигнал у цифровий. На LF сигнал у цифровий перетворює CANBUS-модуль комплектації B. Якщо ж підключити машину з Infinity простою косою повз підсилювач, частина динаміків замовкне.

Чи стане магнітола на Sonata LF 2015 року?

Ні. Наша магнітола для LF розрахована на машини 2017–2019 років, після оновлення.
