Магнітола для Mercedes-Benz C-Class: як визначити покоління і яка підійде

Для Mercedes-Benz C-Class у нас є магнітоли для двох поколінь — W203 і W204. Магнітола від одного покоління на інше не стане: панель, роз'єми й електроніка в них різні. Навіть у межах W203 машини ранніх і пізніх років потребують різних комплектів. Нижче — як зрозуміти, який C-Class у вас, і що важливо при встановленні саме на нього.

C-Class часто пишуть і як C-Klasse — це та сама модель. Написи на кшталт C180 чи C200 — це версії, а покоління визначають за кодом кузова.

Покоління Mercedes-Benz C-Class коротко

Як зрозуміти, яке покоління у вас

За роком випуску — у техпаспорті. На стику поколінь рік не вирішує: W203 робили до 2007 року, коли вже випускали W204, тож машина 2007 року може бути будь-якою з двох. Для неї дивіться на код кузова або на панель.

Рання чи пізня W203. Комплекти для W203 діляться рестайлінгом 2004 року: до нього і після нього в машини різні консоль, рамка і роз'єм за магнітолою. Ранні машини мають вузький роз'єм ISO або Mini ISO, пізні — широкий Quadlock. Якщо у вас машина 2004 року, надішліть фото панелі й роз'ємів — скажемо, яка підійде.

W204 до і після рестайлінгу. У 2011 році W204 оновили, і штатна мультимедійна система стала іншою. Наша магнітола — для W204 до рестайлінгу; комплекти між цими версіями не переставляються. Якщо у вас W204 2011 року, звірте панель із фото.

За кодом кузова. W203 — седан, S203 — універсал, CL203 — купе; W204 — седан, S204 — універсал. Так їх позначають у каталогах запчастин і в оголошеннях.

За виглядом панелі. Порівняйте свою панель із фото в розділах нижче. Якщо сумніваєтесь — надішліть фото панелі у Viber, Telegram або в чат на сайті, і ми підкажемо, яка магнітола підійде.

Mercedes-Benz C-Class W203, 2000–2007

Для W203 у каталозі дві магнітоли — для машин ранніх і пізніх років. Екран в обох 9 дюймів, магнітола стає на штатне місце. Комплект на кожну з них один, за комплектаціями не ділиться. Машини з оптичною аудіосистемою на W203 не підходять — нижче про те, як її впізнати.

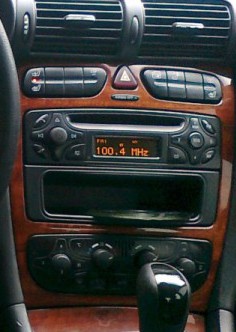

Магнітола для W203 2000–2004 років

Ця магнітола стає на W203 до рестайлінгу і на CLK (C209) 2002–2004 років.

Розмір штатної магнітоли. Штатні магнітоли цього періоду бувають двох дуже схожих розмірів, орієнтир — 253 × 238 × 120 мм. Щоб не помилитись, перед замовленням надішліть фото панелі зі штатною магнітолою.

Як упізнати оптику. Не за шильдиком на решітці динаміка, а за роз'ємом: два круглі оптичні контакти в штекері штатної магнітоли і немає проводів на динаміки.

Штатний підсилювач. До рестайлінгу оптична система W203 працює на кільці D2B, а не MOST, і адаптера під неї немає. Тому машини з такою системою ця магнітола не покриває.

CANBUS-модуль входить у комплект. Канбас-декодер тут потрібен під кнопки на кермі — через нього вони й працюють.

Штатна камера підключається до нової магнітоли, якщо вона є в машині.

Не підійде на машини японського ринку: за магнітолою в них інші роз'єми. І на комплектації з оптичною аудіосистемою.

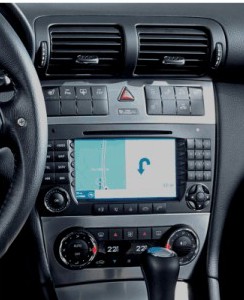

Магнітола для W203 2004–2011 років

Ця магнітола стає на W203, S203 після рестайлінгу 2004 року і на купе CLC (CL203) 2008–2011 — у нього та сама рамка.

Рамка і антена. Рамка 2-DIN під W203. Антенний роз'єм — FAKRA, для нього потрібен перехідник.

Штатний підсилювач. Комплектації з оптичним підсилювачем ця магнітола не покриває: звук у них іде на підсилювач оптоволокном, і адаптера під цю машину немає. Чи є у вашій машині оптика, з'ясуйте до замовлення — за двома круглими оптичними контактами в штекері штатної магнітоли.

CANBUS-модуль входить у комплект і потрібен для кнопок керма: у W203 їхній сигнал іде по CAN-шині, окремої лінії під них немає.

Як ставиться. До шини на машинах цього сімейства підключаються акуратно: при неправильному підключенні на приладовій панелі можуть з'явитися індикатори SRS або ESP. Це не несправність подушки — індикатори гаснуть після правильного підключення, тому монтаж варто робити у профільного встановлювача.

Mercedes-Benz C-Class W204, 2007–2014

Наша магнітола стає на W204 і S204 2007–2011 років — тобто на машини до рестайлінгу. Екран 9 дюймів, магнітола стає на штатне місце. На W204 після рестайлінгу 2011 року стоїть інша система, і цей комплект на неї не переставляється. Не підійде вона й на машини 2008–2011 років зі штатним екраном.

Машини цього покоління бувають у двох комплектаціях:

• Комплектація A — без оптичного підсилювача;
• Комплектація B — з оптичним підсилювачем.

Як упізнати оптику. Два круглі молочно-білі оптичні контакти в штекері штатної магнітоли. Шильдик harman/kardon на решітці динаміка ознакою не є: та сама система буває і на звичайних дротах.

Штатний підсилювач. Оптичний підсилювач під'єднаний шиною MOST, а не звичайними дротами. Щоб зберегти його з новою магнітолою, у комплектацію B додається оптичний адаптер MOST25-01-A: оптичний роз'єм зі штатної колодки переставляють в адаптер, і штатна акустика лишається в роботі. Адаптер уже врахований у ціні комплектації B — окремо його шукати не треба.

CANBUS-модуль входить у комплект. Через нього працюють кнопки керма: гучність, перемикання треків, прийом і скидання дзвінка. Шайба керування штатною мультимедіа на центральному тунелі після заміни не працює.

Штатну камеру і парктронік через модуль не обіцяємо — якщо вони є в машині, скажіть про це до замовлення.

Як ставиться. Оптичний штекер у новій колодці має бути дотиснутий до кінця — це перше, що перевіряє встановлювач, якщо після монтажу немає звуку. Для нього це звичайний контрольний крок, а не пошук несправності.

Що працює на будь-якому C-Class, для якого є магнітола

• Кнопки на кермі. Де в машині є CANBUS, кнопки працюють через CANBUS-модуль; де його немає — через виводи, які вже є в комплектній косі. Окремий адаптер керма не потрібен.
• Встановлення на штатне місце. Рамка й перехідний джгут підібрані під модель — різати й підпилювати нічого не треба.
• CarPlay і Android Auto, навігація, Bluetooth для дзвінків і музики.

Перед замовленням

Надішліть три фото: панель зі штатною магнітолою, роз'єми ззаду і чи є камера. Для C-Class напишіть також рік випуску і чи є в машині оптичний підсилювач: від цього залежить, яка магнітола підійде до W203 і яка комплектація потрібна для W204. Так ми одразу покладемо в коробку потрібні дроти й адаптери. Кожну магнітолу перед відправкою тестуємо й налаштовуємо під ваше авто. Гарантія 12 місяців, відправка в день замовлення.

Часті питання

Чи підійде магнітола від W203 на W204?

Ні. У W203 і W204 різні панелі, роз'єми й електроніка, тому магнітола підбирається під конкретне покоління.

У мене W203 2004 року — яку магнітолу брати?

Залежить від того, до чи після рестайлінгу машина: комплекти для них різні. Після рестайлінгу за штатною магнітолою широкий роз'єм Quadlock, до нього — вузький ISO або Mini ISO. Надішліть фото панелі зі штатною магнітолою і її роз'ємів — скажемо, яка підійде.

Чи стане магнітола на W204 після рестайлінгу?

Ні. Наша магнітола — для W204 до рестайлінгу 2011 року. Після рестайлінгу стоїть інша система, і комплект на неї не переставляється.

Чи збережеться штатний оптичний підсилювач?

На W204 — так: у комплектації B є оптичний адаптер MOST25-01-A, і він уже врахований у ціні. На W203 машини з оптичною системою наші магнітоли не покривають.

Чому після встановлення на W203 загорілися SRS або ESP?

Так буває при неправильному підключенні до шини. Це не несправність подушки: після правильного підключення індикатори гаснуть. Тому монтаж на W203 варто робити у профільного встановлювача.
