Магнітола для Mercedes-Benz M-Class: як визначити покоління і яка підійде

Mercedes-Benz M-Class випускають з 1997 року; з 2015-го модель називається GLE. За цей час вийшло чотири покоління. Магнітола від одного покоління на інше не стане: панель, роз'єми й електроніка в кожного свої. У нас є магнітоли для другого і третього поколінь — W164 і W166. Нижче — як зрозуміти, який M-Class у вас, і що важливо при встановленні.

M-Class часто називають ML — за написами ML350, ML500 тощо. Це одна модель, а цифри означають версію, а не покоління.

Покоління Mercedes-Benz M-Class коротко

Як зрозуміти, яке покоління у вас

За роком випуску — у техпаспорті. На стику поколінь рік не вирішує: у 2011 році закінчили W164 і почали W166, тож машина 2011 року може бути будь-якою з двох. Для неї дивіться на код кузова або на панель.

Роки всередині покоління. Магнітола для W164 розрахована на машини 2005–2009 років, а для W166 — на 2011–2015 роки. Якщо у вас W164 чи GL X164 після 2009 року або W166 після 2015 року, надішліть фото панелі — підкажемо.

За кодом кузова. W163, W164, W166 — так покоління M-Class позначають у каталогах запчастин і в оголошеннях. «ML W164» і «M-Class другого покоління» — одна машина.

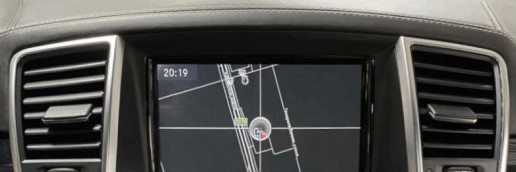

За виглядом панелі. У W164 штатна магнітола стоїть у панелі під двома круглими дефлекторами, під нею — блок клімату з двома круглими регуляторами. У W166 екран стоїть окремо, високо на торпедо між двома прямокутними дефлекторами. Порівняйте з фото в розділах нижче.

Якщо сумніваєтесь — надішліть фото панелі у Viber, Telegram або в чат на сайті, і ми підкажемо, яка магнітола підійде.

Mercedes-Benz M-Class W164, 2005–2011

Наша магнітола стає на ML W164 2005–2009 років. Екран 9 дюймів, магнітола стає на штатне місце. На GL-Class X164 — та сама магнітола і та сама проводка, що й на ML W164.

Машини цього покоління бувають у двох комплектаціях:

• Комплектація A — без оптичного підсилювача;
• Комплектація B — з оптичним підсилювачем.

Як упізнати оптику. Витягніть штекер зі штатної магнітоли: два круглі молочно-білі або помаранчеві контакти в колодці — це оптика, комплектація B. Напис Harman/Kardon у салоні ознакою не є: така сама система буває і на звичайних дротах.

Штатний підсилювач. У машині з оптикою підсилювач стоїть окремим блоком на оптичній шині MOST. Щоб він лишився в роботі, у комплектацію B додається оптичний адаптер MOST25-01-A — він уже врахований у її ціні. Є й другий варіант: підключити динаміки напряму до магнітоли — тоді штатний підсилювач лишається поза схемою, а звук іде з магнітоли.

CANBUS-модуль входить у комплект — окремо докуповувати його не потрібно. Через нього працюють кнопки на кермі і сигнал заднього ходу. Даних про машину — стан клімату, відчинені двері, парктроніки — модуль магнітолі не передає, тому на екрані їх не буде.

Штатна камера заднього виду підключається, якщо вона є в машині; напругу для неї дає вихід CAN-модуля.

Як ставиться. Панель клімату лишається своя. ML W164 і GL X164 збирали в США для всіх ринків, панель у них однакова — рамка і перехідна коса на обидві машини одні й ті самі. Штатний роз'єм магнітоли — Quadlock.

Mercedes-Benz M-Class W166, 2011–2019

Наша магнітола стає на ML W166 2011–2015 років. Зараз її немає в наявності — про терміни напишіть нам.

Штатний підсилювач і камера. На W166 комплект під штатний підсилювач і камеру підбирають окремо, рішення від W164 на нього не переносяться. Що саме покласти в комплект для вашої машини, підкажемо за фото панелі й роз'ємів.

Що працює на будь-якому M-Class, для якого є магнітола

• Кнопки на кермі. Де в машині є CANBUS, кнопки працюють через CANBUS-модуль; де його немає — через виводи, які вже є в комплектній косі. Окремий адаптер керма не потрібен.
• Встановлення на штатне місце. Рамка й перехідний джгут підібрані під модель — різати й підпилювати нічого не треба.
• CarPlay і Android Auto, навігація, Bluetooth для дзвінків і музики.

Перед замовленням

Надішліть три фото: панель зі штатною магнітолою, роз'єми ззаду і чи є камера. Для W164 подивіться також, чи є оптичні контакти в штекері штатної магнітоли — від цього залежить, комплектація A чи B. Так ми одразу покладемо в коробку потрібні дроти й адаптери. Кожну магнітолу перед відправкою тестуємо й налаштовуємо під ваше авто. Гарантія 12 місяців, відправка в день замовлення.

Часті питання

Чи підійде магнітола від ML W164 на W166?

Ні. У W164 магнітола стоїть у панелі консолі, а в W166 екран винесений на торпедо — панелі й проводка різні, тому магнітола підбирається під покоління.

Чи стане магнітола для ML W164 на GL-Class?

Так, на GL-Class X164 — та сама магнітола і та сама проводка, що й на ML W164.

У мене ML 2011 року — яке це покоління?

2011 рік перехідний: випускали і W164, і W166. Порівняйте панель із фото вище або надішліть нам фото — підкажемо.

Чи збережеться штатний оптичний підсилювач на W164?

Так, у комплектації B: оптичний адаптер MOST25-01-A уже врахований у її ціні. Інший варіант — підключити динаміки напряму до магнітоли, тоді штатний підсилювач лишається поза схемою.

Чи показуватиме магнітола клімат і відчинені двері на W164?

Ні. CAN-модуль у комплекті передає магнітолі кнопки керма і сигнал заднього ходу, а даних про клімат, двері й парктроніки не віддає.
