Магнітола для Subaru Forester: як визначити покоління і яка підійде

Subaru Forester випускають з 1997 року, і за цей час вийшло шість поколінь. Магнітола від одного покоління на інше не стане: у кожного своя панель, свій роз'єм і своя електроніка. У нас є магнітоли для Forester від другого до п'ятого покоління, а на четверте — дві, до і після оновлення. Нижче — як зрозуміти, який Forester у вас, і що важливо при встановленні саме на нього.

Forester четвертого покоління ділить магнітолу з Subaru XV першого покоління (у Північній Америці цю модель називали Crosstrek), а третього — з Subaru Impreza тих самих років.

Покоління Subaru Forester коротко

Як зрозуміти, яке покоління у вас

За роком випуску — у техпаспорті. На стику поколінь рік не вирішує: машини 2007–2008 років бувають SG і SH, 2012–2013 років — SH і SJ, а 2018 року — SJ і SK. Для них дивіться на панель або на код кузова.

За кодом кузова. SG, SH, SJ, SK — так покоління позначають у каталогах запчастин і в оголошеннях. «Forester SJ» і «Forester четвертого покоління» — одна машина.

До чи після оновлення. Для Forester SJ у нас дві магнітоли: на машини 2012–2015 років і на машини 2016–2018 років.

За виглядом панелі. У SG штатна магнітола стоїть між дефлекторами й трьома круглими ручками клімату, праворуч від неї — вузька вертикальна ніша. У SH магнітола розташована над дефлекторами, під ними — кнопка аварійки й три ручки клімату. У SJ, навпаки, угорі два дефлектори з кнопкою аварійки посередині, магнітола — під ними, а нижче ручки клімату. Порівняйте з фото в розділах нижче.

Якщо сумніваєтесь — надішліть фото панелі у Viber, Telegram або в чат на сайті, і ми підкажемо, яка магнітола підійде.

Subaru Forester SG, 2002–2008

Наша магнітола стає на Forester SG 2002–2008 років. Екран 9 дюймів, магнітола стає на штатне місце.

Дві комплектації — за штатним екраном. Якщо магнітола стоїть у панелі й іншого екрана поруч немає — перша комплектація: рамка і проста коса. Якщо вгорі панелі є окремий кольоровий штатний екран — друга: рамка і коса з джгутами RCA.

Рамка розрахована на версію зі сріблястими регуляторами (XS): вона срібляста, з накладкою під три круглі регулятори клімату. На панель простішої версії вона не стає — звірте свою панель за фото до замовлення.

Кнопки на кермі були не на всіх Forester цього покоління: на машинах зі США 2005 року їх немає взагалі, а на британських вони є. Якщо кнопки у вас є, вони зберігаються: сигнал приходить на входи Key1 і Key2 комплектної коси, а самі кнопки навчаються в меню магнітоли.

CANBUS-модуль цій машині не потрібен — кнопки керма аналогові й працюють без нього.

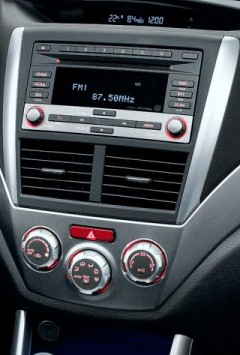

Subaru Forester SH, 2008–2013

Наша магнітола стає на Forester SH 2008–2013 років і на Impreza тих років (кузови GE, GH) 2007–2011 років. Екран 9 дюймів, магнітола стає на штатне місце.

Дві комплектації — за заводською навігацією. Якщо в панелі немає заводського екрана навігації — перша комплектація: рамка і проста коса. Якщо заводський екран навігації є — друга: та сама рамка і коса, плюс додаткові джгути, бо за штатною магнітолою в такої машини інший роз'єм. Якщо не впевнені — надішліть фото задньої панелі штатної магнітоли з роз'ємом до замовлення.

Штатний підсилювач. Його видно за окремим блоком: звук іде не прямо на динаміки, а через нього. Якщо в машині штатний підсилювач — узгодьте до замовлення.

Кнопки на кермі, якщо вони у вас є, зберігаються. На машинах цього покоління сигнал кнопок аналоговий і шина для нього не потрібна: проводи кнопок заводять у комплектну косу, а самі кнопки навчаються прямо в меню магнітоли. У Forester SH, Impreza цих років і Legacy 2008–2010 кнопки підключаються однаково.

Штатна камера підключається, якщо вона є в машині. На машинах зі США вона показувала картинку через екран штатної навігації.

CANBUS-модуль цій машині не потрібен: кнопки керма працюють без нього.

Як ставиться. Комплектна коса ставиться в заводський роз'єм штатної магнітоли, заводську проводку не ріжуть. Важливо, щоб у джгуті були заведені проводи кнопок керма, — саме такий комплект і підбирають під цю машину.

Subaru Forester SJ, 2012–2015

Наша магнітола стає на Forester SJ 2012–2015 років і на Subaru XV першого покоління (GP). Екран 9 дюймів, магнітола стає на штатне місце.

Машини цього покоління бувають у двох комплектаціях:

• Комплектація A — без штатного підсилювача: рамка і проста коса, динаміки підключені прямо до магнітоли;
• Комплектація B — зі штатним підсилювачем (harman/kardon): рамка і коса з джгутами RCA та CAN-модулем.

Як упізнати підсилювач. Емблеми harman/kardon на решітках динаміків, окремий блок підсилювача під сидінням водія і сабвуфер у правій задній боковині багажника. На машинах зі США цю систему (440 Вт, вісім динаміків) ставили у версії Touring — це і є комплектація B.

Врахуйте: чорна рамка не стає на машини зі сріблястими вставками навколо дефлекторів. Якщо у вашій машині є штатний екран і камера, скажіть про це до замовлення — на такі машини завод дає інший джгут.

CANBUS-модуль. Без штатного підсилювача він не потрібен; у комплектації зі штатним підсилювачем модуль входить у комплект і вже врахований у ціні. Сам підсилювач лишає в роботі коса: на нього йде лінійний сигнал і окремий провід увімкнення, шина для цього не потрібна. Модуль відповідає за інше — кнопки на кермі й сигнали запалювання, заднього ходу, ручника і підсвітки; клімат, відчинені двері й рухомі лінії камери на екрані не обіцяємо.

Кнопки на кермі зберігаються: де стоїть CANBUS-модуль — через нього, без модуля — через виводи в комплектній косі.

Штатна камера підключається, якщо вона є в машині: з модулем живлення камери дає CAN-модуль, без модуля — дріт живлення в комплектній косі; окремого перетворювача в коробці немає.

Антена. У штатній колодці є окремий провід живлення антенного підсилювача (на машинах зі США — +12 ANT), а в роз'ємі нової магнітоли під нього часто порожнє гніздо. Цей контакт переставляють обов'язково — від нього залежить якість прийому радіо.

Subaru Forester SJ, 2016–2018

Наша магнітола стає на Forester SJ 2016–2018 років. Екран 9 дюймів, магнітола стає на штатне місце.

Машини цих років теж бувають у двох комплектаціях — A без штатного підсилювача звуку і B зі штатним підсилювачем.

Штатний підсилювач harman/kardon — окремий блок, через який іде звук усієї системи. Його впізнають за емблемами harman/kardon на решітках динаміків і окремим блоком підсилювача; на машинах зі США цю систему (440 Вт) ставили стандартно у версії Touring, а на Limited вона входила в опційний пакет разом із навігацією. Саме цим і відрізняються комплектації A і B.

CANBUS-модуль. У комплектації A його в косі немає; у комплектації B він входить у комплект і вже врахований у ціні. Через нього працюють кнопки на кермі, а штатний підсилювач лишається в роботі; клімат, відчинені двері й рухомі лінії камери на екрані не обіцяємо. Якщо у вашій машині є штатний екран і камера, обов'язково скажіть про це до замовлення — на такі машини завод дає інший джгут.

Кнопки на кермі зберігаються в обох комплектаціях: без модуля кнопки навчаються в меню магнітоли, з модулем — ідуть через нього.

Штатна камера підключається, якщо вона є в машині (на машинах зі США вона стоїть на всіх версіях): з модулем живлення камери дає CAN-модуль, без модуля — дріт живлення в комплектній косі.

Антена. На місці контакту +12 В антени в роз'ємі нової магнітоли часто порожній слот, хоча на колодці машини цей контакт є. Його переставляють зі старої колодки — від нього залежить якість прийому радіо.

Subaru Forester SK, 2018–2025

Наша магнітола стає на Forester SK 2019–2021 років. Екран 9 дюймів, магнітола стає на штатне місце.

Розмір штатного екрана. Перед замовленням назвіть, який у вас штатний екран — 6,5 чи 8 дюймів: від цього залежить перехідний джгут.

Starlink. Штатна мультимедійна система Starlink знімається разом зі штатною магнітолою: її функції й зв'язок із телематикою на нову магнітолу не переносяться.

Штатна камера підключається, якщо вона є в машині (на машинах зі США вона стоїть на всіх версіях): її підключають перехідним джгутом, а живлення камери дає CAN-модуль — окремого перетворювача в коробці немає.

Штатний підсилювач Harman Kardon. На машинах зі США це дев'ять динаміків з окремим блоком підсилювача: у старших версіях система стояла стандартно, у середніх була опцією. Упізнати її можна за написом Harman Kardon на решітках динаміків. Якщо в машині штатний підсилювач — узгодьте до замовлення.

CANBUS-модуль входить у комплект разом із перехідною косою з подовжувачем — окремо докуповувати його не потрібно. Через нього працюють кнопки керма, сигнал запалювання, задній хід і підсвітка; клімат, двері й парктроніки на екрані не обіцяємо. Комплект один — магнітола стає на всі комплектації цієї машини.

Що працює на будь-якому Forester, для якого є магнітола

• Кнопки на кермі. Де в машині є CANBUS, кнопки працюють через CANBUS-модуль; де його немає — через виводи, які вже є в комплектній косі. Окремий адаптер керма не потрібен.
• Встановлення на штатне місце. Рамка й перехідний джгут підібрані під модель — різати й підпилювати нічого не треба.
• CarPlay і Android Auto, навігація, Bluetooth для дзвінків і музики.

Перед замовленням

Надішліть три фото: панель зі штатною магнітолою, роз'єми ззаду і чи є камера. Для Forester напишіть також рік випуску і чи є в машині штатний підсилювач, для SG і SH — чи є штатний екран або заводська навігація, для SK — розмір штатного екрана. Так ми одразу покладемо в коробку потрібні дроти й адаптери. Кожну магнітолу перед відправкою тестуємо й налаштовуємо під ваше авто. Гарантія 12 місяців, відправка в день замовлення.

Часті питання

Чи підійде магнітола від Forester SH на Forester SJ?

Ні. У SH і SJ різні панелі й роз'єми, тому магнітола підбирається під конкретне покоління.

У мене Forester 2008 (або 2013) року — яке це покоління?

Ці роки перехідні: випускались машини двох поколінь. Порівняйте панель із фото вище або надішліть нам фото — підкажемо.

Чи збережеться штатний Harman/Kardon?

На SJ — так: для машин зі штатним підсилювачем є комплектація B, де коса має лінійні виходи на підсилювач і окремий провід увімкнення — саме завдяки їй підсилювач лишається в роботі (CANBUS-модуль у цьому наборі теж є, але відповідає за кнопки керма і сигнали з шини). На SH і SK — якщо в машині штатний підсилювач, узгодьте до замовлення.

Чи працюватиме штатна камера на Forester SK?

Так, якщо вона є в машині: камеру підключають перехідним джгутом, а живлення дає CAN-модуль з комплекту.

Чи стане магнітола для Forester на Subaru XV?

Так, магнітола для Forester SJ 2012–2015 років стає і на XV першого покоління (GP).
