Магнітола для Subaru Legacy і Outback: як визначити покоління і яка підійде

Subaru Legacy випускали з 1989 року, а Outback — з 1994-го, і з того часу змінилося сім поколінь Legacy і сім Outback. Legacy і Outback одного періоду мають спільну магнітолу — у назвах наших товарів вказані обидві моделі, — а от номери поколінь у них різні. Щоб не плутатися, нижче покоління названі за кодами кузова. У нас є магнітоли для трьох періодів — 2003–2009, 2009–2014 і 2014–2017 років.

У деяких країнах Outback продавали як Subaru Legacy Outback — це та сама машина.

Покоління Subaru Legacy і Outback коротко

Як зрозуміти, яке покоління у вас

За роком випуску — у техпаспорті. На стику поколінь рік не вирішує: машини 2009 і 2014 років бувають двох поколінь. Для них дивіться на панель або на код кузова.

За кодом кузова. BL, BP, BM, BR, BN, BS — так покоління позначають у каталогах запчастин і в оголошеннях. Номери поколінь у Legacy і Outback різні: Legacy 5 і Outback 4 — це одна й та сама машина 2009–2014 років з кодами BM, BR. Тому надійніше орієнтуватися на код.

За виглядом панелі. У BL, BP штатна магнітола стоїть над ручками клімату, праворуч від неї — кнопка аварійки. У BM, BR магнітола вгорі між двома вертикальними дефлекторами, під нею — кришка ніші, а кнопка аварійки нижче, над блоком клімату. У BN, BS угорі дефлектори з кнопкою аварійки посередині, під ними — штатний сенсорний екран. Порівняйте з фото в розділах нижче.

Якщо сумніваєтесь — надішліть фото панелі у Viber, Telegram або в чат на сайті, і ми підкажемо, яка магнітола підійде.

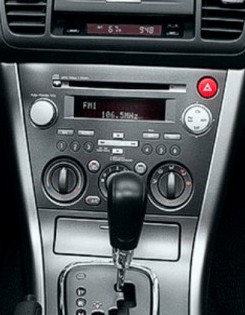

Subaru Legacy і Outback BL, BP, 2003–2009

Наша магнітола стає на Outback третього і Legacy четвертого покоління 2003–2009 років. Панель, установчий комплект і проводка в них спільні. Екран 9 дюймів, магнітола стає на штатне місце; рамка під 9-дюймовий екран — модельна.

Як упізнати McIntosh. Ознака — у роз'ємі: витягніть штекер зі штатної магнітоли. Якщо в колодці йдуть проводи на динаміки — це звичайна система. Якщо проводів на динаміки немає, а зв'язок із підсилювачем іде окремим круглим роз'ємом — у машині преміум-аудіо McIntosh з окремим блоком підсилювача. Таку систему ставили переважно на машини зі США.

Штатний підсилювач McIntosh стоїть окремим блоком і зв'язаний з магнітолою круглим DIN-роз'ємом, а живлення й виходи на динаміки йдуть окремим роз'ємом. У штатній колодці таких машин немає проводів на динаміки — тільки лінійний зв'язок із підсилювачем. Щоб зберегти систему, сигнал на підсилювач заводять з лінійних виходів нової магнітоли через перехідник під круглий DIN-роз'єм, і штатна акустика лишається в роботі. Перехідник підбирає встановлювач під конкретну машину, тому наявність штатного підсилювача узгодьте до замовлення.

CANBUS-модуль цій машині не потрібен — магнітола підключається без нього.

Кнопки на кермі були не на всіх машинах цього покоління. Якщо вони є, то зберігаються — через виводи в комплектній косі, а самі кнопки навчаються в меню магнітоли.

Як ставиться. Комплектна коса ставиться в заводський роз'єм штатної магнітоли, заводську проводку не ріжуть. У комплекті коса з лінійними виходами RCA — через них звук передають на штатний підсилювач, якщо він у машині є.

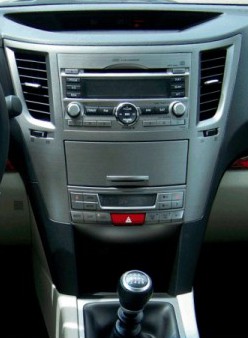

Subaru Legacy і Outback BM, BR, 2009–2014

Наша магнітола стає на Legacy п'ятого і Outback четвертого покоління 2009–2014 років. Екран 9 дюймів, магнітола стає на штатне місце.

Рамка. Штатна магнітола має нестандартні розміри й форму лицьової частини, тому рамка потрібна саме під цю модель.

Дві комплектації — за штатним екраном. Звичайна штатна магнітола з невеликим дисплеєм — комплектація A: рамка і проста коса. Великий кольоровий екран без навігації — комплектація B: та сама рамка й інша коса, під роз'єми машини з великим екраном. Штатна навігація на великому сенсорному екрані — не підійде: завод цю версію не підтримує.

Як упізнати Harman/Kardon. Напис harman/kardon на решітках динаміків. На машинах зі США це підсилювач на 440 Вт і дев'ять динаміків.

Штатний підсилювач Harman/Kardon — окремий блок. На машинах зі США нова магнітола віддає на нього лінійний сигнал з лінійних виходів, а не з виходів на динаміки — так підсилювач отримує рівень, на який розрахований, — і окремий провід увімкнення. Якщо в машині штатний підсилювач, узгодьте підключення до замовлення.

CANBUS-модуль цій машині не потрібен — ні для підсилювача, ні для кнопок; його немає в жодній комплектації.

Кнопки на кермі зберігаються — сигнал від них аналоговий, проводи заведені в комплектну косу, а самі кнопки навчаються в меню магнітоли.

Штатна камера підключається, якщо вона є в машині.

Subaru Legacy і Outback BN, BS, 2014–2019

Наша магнітола стає на Legacy шостого і Outback п'ятого покоління 2014–2017 років. Екран 9 дюймів, магнітола стає на штатне місце.

Дві комплектації — за штатним підсилювачем. Без емблем harman/kardon на решітках динаміків — комплектація A: рамка і проста коса, CAN-модуль не потрібен. З емблемами harman/kardon — комплектація B: та сама рамка, інша коса — з лінійними виходами на підсилювач — і CAN-модуль. Підсилювач лишає в роботі саме коса (лінійний сигнал плюс окремий провід увімкнення, шина для цього не потрібна), а модуль дає кнопки на кермі й сигнали запалювання, заднього ходу, ручника і підсвітки; модуль уже врахований у ціні цієї комплектації. Показ клімату, відчинених дверей і парктроніків на екрані модуль не заявляє.

Штатна камера підключається, якщо вона є в машині; на машинах зі США камера заднього виду стоїть у всіх версіях.

Кнопки на кермі зберігаються: у комплектації B — через CAN-модуль, разом із кнопками телефону, у комплектації A — через виводи в комплектній косі.

Що працює на будь-якому Legacy і Outback, для якого є магнітола

• Кнопки на кермі. Кнопки на кермі зберігаються — як саме вони підключаються на вашій машині, написано в розділі про її покоління. Окремий адаптер керма не потрібен.
• Встановлення на штатне місце. Рамка й перехідний джгут підібрані під модель — різати й підпилювати нічого не треба.
• CarPlay і Android Auto, навігація, Bluetooth для дзвінків і музики.

Перед замовленням

Надішліть три фото: панель зі штатною магнітолою, роз'єми ззаду і чи є камера. Для Legacy і Outback напишіть також рік випуску і чи є в машині преміум-аудіо — McIntosh на BL, BP або Harman/Kardon на BM, BR і BN, BS, а для BM, BR — який штатний екран: від цього залежить комплектація. Кожну магнітолу перед відправкою тестуємо й налаштовуємо під ваше авто. Гарантія 12 місяців, відправка в день замовлення.

Часті питання

Legacy і Outback — магнітола однакова?

Для машин одного періоду — так: у назвах наших магнітол вказані обидві моделі. Але між періодами магнітоли різні: BL, BP, потім BM, BR, потім BN, BS.

У мене Outback 4 — це які роки?

Outback четвертого покоління — це кузови BM, BR 2009–2014 років, та сама машина, що Legacy п'ятого покоління. Номери поколінь у двох моделей різні, тому орієнтуйтеся на код кузова або порівняйте панель із фото вище.

Чи збережеться штатний Harman/Kardon?

На BM, BR канбас для цього не потрібен: на машинах зі США сигнал на підсилювач подають з лінійних виходів магнітоли, а вмикає його окремий провід; підключення узгодьте до замовлення. На BN, BS для Harman/Kardon є окрема комплектація B — з іншою косою і CAN-модулем, модуль уже врахований у її ціні.

Що робити з McIntosh на Outback BP?

Систему зберігають через перехідник під круглий DIN-роз'єм підсилювача — сигнал іде з лінійних виходів нової магнітоли. Перехідник підбирає встановлювач під конкретну машину, тому наявність McIntosh узгодьте до замовлення.

Чи працюватиме штатна камера на Outback 2014–2017?

Так, штатна камера підключається, якщо вона є в машині; на машинах зі США вона стоїть у всіх версіях.
