Магнітола для Toyota Camry: як визначити покоління і яка підійде

Toyota Camry випускають з 1982 року, і покоління цієї моделі зазвичай називають за кодом кузова — XV30, XV40, XV50, XV70. Магнітола від одного покоління на інше не стане: у кожного своя панель, свої роз'єми й електроніка. Навіть у межах XV50 машини до оновлення 2014 року, після нього і американські версії мають різні панелі. Нижче — як зрозуміти, яка Camry у вас, і що важливо при встановленні саме на неї.

У назвах і оголошеннях покоління часто пишуть коротко: Camry 30, 40, 50, 55, 70 — це те саме, що XV30, XV40, XV50, XV55 і XV70. «Camry 55» — це XV50 після оновлення 2014 року.

Покоління Toyota Camry коротко

Як зрозуміти, яке покоління у вас

За роком випуску — у техпаспорті. На стику поколінь рік не вирішує: XV30 почали випускати ще в 2001 році, XV40 — на початку 2006-го, XV50 — у серпні 2011-го, тож машини 2006, 2011 і 2017 років бувають двох поколінь. Для них дивіться на панель.

До чи після оновлення. Для XV50 у нас окремі магнітоли на машини 2011–2014 років і на машини 2014–2017 років (XV55). Панель після оновлення інша — порівняйте з фото нижче.

Американська чи ні. Camry XV50 і XV55, привезені зі США, мають свою панель — для них у нас окремі магнітоли.

За виглядом панелі. Порівняйте з фото в розділах нижче: у XV30 над магнітолою окремий дисплей у вигнутій ніші, у XV40 магнітола й блок клімату стоять в одній сріблястій консолі, у XV70 штатний екран вбудований у широку панель, що тягнеться до пасажира. XV50 до і після оновлення розрізняйте за фото двох розділів про XV50.

Якщо сумніваєтесь — надішліть фото панелі у Viber, Telegram або в чат на сайті, і ми підкажемо, яка магнітола підійде.

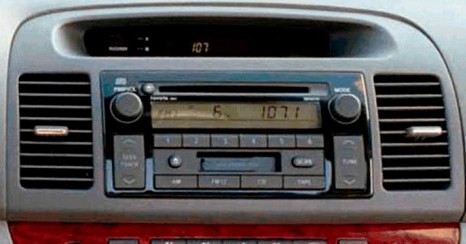

Toyota Camry XV30, 2002–2006

Наша магнітола стає на Camry XV30 2001–2006 років. Екран 9 дюймів, магнітола стає на штатне місце.

Машини із заводською навігацією. На версії зі штатною навігацією ця магнітола не стане.

Як упізнати JBL. Логотип JBL на решітках динаміків, твітери спереду і окремий блок підсилювача під нішею магнітоли.

Штатний підсилювач JBL — восьмидинамікова система з окремим підсилювачем під штатною магнітолою, динаміки JBL двоомні. Тому нову магнітолу підключають або через перехідний джгут під JBL, який віддає підсилювачу сигнал, або в обхід підсилювача — прямо на динаміки її не заводять. Для машин з JBL і без нього перехідні джгути різні, універсальний не підходить.

Кнопки на кермі зберігаються, і CANBUS для них не потрібен: у комплектному перехідному джгуті виводи Key1 і Key2 уже стоять на своїх місцях, а самі кнопки навчаються в меню магнітоли.

CANBUS-модуль цій машині не потрібен.

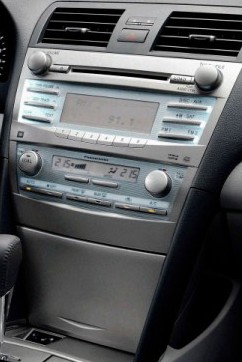

Toyota Camry XV40, 2006–2011

Наша магнітола стає на Camry XV40 2006–2011 років. Екран 9 дюймів, магнітола стає на штатне місце.

Як упізнати JBL. Шильдики JBL на дверних картах і блок підсилювача під переднім пасажирським сидінням.

Штатний підсилювач JBL — окремий блок під переднім пасажирським сидінням, через нього підключена вся штатна акустика. Щоб зберегти звук, використовують інтеграційний джгут — з ним система працює від нової магнітоли.

CANBUS-модуль на Camry 40 потрібен заради JBL: штатний підсилювач вмикає саме модуль, тому для машин з JBL беруть модуль, який уміє ним керувати. У комплект він не входить — для машин з JBL його замовляють окремою позицією. На машинах без JBL модуль не потрібен.

Кнопки на кермі резистивні — їх навчають у меню магнітоли.

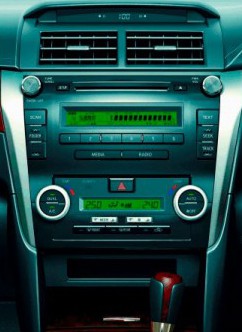

Toyota Camry XV50 до оновлення, 2011–2014

Наша магнітола стає на Camry XV50 2011–2014 років. Екран 10,2 дюйма, магнітола стає на штатне місце.

Машини цього покоління бувають у двох комплектаціях:

• Комплектація A — без штатного підсилювача звуку JBL / Pioneer;
• Комплектація B — зі штатним підсилювачем звуку JBL / Pioneer.

Штатний підсилювач JBL керується по шині, тому головна вимога до CAN-декодера для цієї машини — щоб він умів вмикати штатний підсилювач. Напису «Camry» на декодері для цього недостатньо, тому його підбирають саме під комплектацію з JBL.

CANBUS-модуль у комплектації з підсилювачем потрібен насамперед, щоб запустити підсилювач, а вже потім заради кнопок на кермі. Модуль входить у комплект — окремо докуповувати його не потрібно.

Кнопки на кермі зберігаються — керування з керма працює через CAN-декодер. Профіль автомобіля вибирають у налаштуваннях магнітоли.

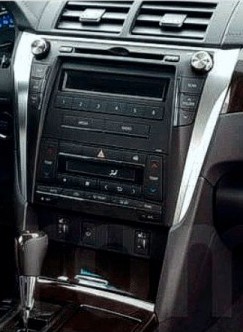

Toyota Camry XV55 (XV50 після оновлення), 2014–2017

Наша магнітола стає на Camry XV50 і XV55 2014–2017 років. Екран 10,2 дюйма, магнітола стає на штатне місце.

Машини цих років теж бувають у двох комплектаціях — A без штатного підсилювача JBL / Pioneer і B зі штатним підсилювачем.

Як упізнати JBL. Логотип JBL на решітках динаміків, твітери в передніх стійках і блок під переднім пасажирським сидінням — його часто прикриває шматок килима. JBL ставили на старші версії разом із твітерами, яких у базовій аудіосистемі немає. Це і є комплектація B.

Штатний підсилювач і CANBUS. Щоб зберегти JBL, потрібен не тільки перехідний джгут, а й модуль, який віддає підсилювачу команду увімкнення по шині, — вони працюють у парі. Тому для таких машин беруть CANBUS-модуль, який уміє керувати штатним підсилювачем. Модуль входить у комплект — окремо докуповувати його не потрібно.

Кнопки на кермі зберігаються — керування з керма працює через CANBUS-модуль.

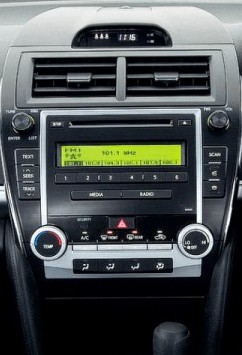

Toyota Camry XV50 / XV55 зі США, 2012–2017

Наша магнітола стає на американські Camry XV50 і XV55 2012–2017 років. Екран 10,2 дюйма. Магнітола зроблена під американську Camry, стає на місце штатної з рамкою і підключається пін у пін.

Машини з Entune. Для машин із мультимедійною системою Entune потрібні інші рамка й перехідний джгут, тому наявність Entune звіряють до замовлення.

Машини бувають у двох комплектаціях — A без штатного підсилювача JBL / Pioneer і B зі штатним підсилювачем.

Як упізнати JBL. Напис JBL на решітках динаміків, твітери в кутах панелі, блок підсилювача під водійським сидінням. JBL ставили тільки на старші комплектації разом із твітерами, яких у базових версіях немає.

CANBUS-модуль у машині з JBL потрібен, щоб магнітола запустила штатний підсилювач, — модуль підбирають саме під цю комплектацію. Він входить у комплект — окремо докуповувати його не потрібно.

Кнопки на кермі зберігаються і працюють одразу після встановлення — окремого навчання не потрібно.

Штатна камера зберігається: сигнал заводять або через адаптер збереження камери, або на композитний відеовхід магнітоли.

Задні монітори. Власного відеовиходу в магнітоли немає, тому відео на штатні додаткові монітори виводять через окремий перетворювач.

Toyota Camry XV55 зі США, 2014–2017

Для американських Camry 2014–2017 років у нас є ще одна магнітола. Екран 10,2 дюйма. Посадкове місце в цих машинах не прямокутне, а трапецієподібне, тому рамка модельна, а магнітола під американську версію стає пін у пін. Яку з двох американських магнітол узяти для машини 2014–2017 років, підкажемо за фото панелі.

Машини з навігацією Entune Premium. На версії зі штатною навігацією Entune Premium ця магнітола не стане — комплект на них не розрахований.

Машини бувають у двох комплектаціях — A без штатного підсилювача JBL / Pioneer і B зі штатним підсилювачем. JBL упізнають за написом на решітках динаміків і на панелі штатної магнітоли.

Штатний підсилювач JBL — окремий блок з окремим джгутом. Гучність, баланс і фейдер формуються всередині самого підсилювача за командою по шині, а заводська магнітола віддавала йому постійний рівень. Тому для цієї машини беруть CAN-адаптер саме з підтримкою штатного підсилювача: напису «Camry» на адаптері недостатньо.

CANBUS-модуль потрібен для запуску JBL, кнопок керма, штатної камери і бортового комп'ютера. Він входить у комплект — окремо докуповувати його не потрібно.

Кнопки на кермі зберігаються — керування з керма працює по CAN. Штатна камера заднього виду підключається і працює.

Скидання налаштувань. Якщо скинути магнітолу на заводські налаштування, скидається і профіль CAN-адаптера. Його виставляють заново — і разом із ним повертаються кнопки керма та фірмові додатки авто.

Toyota Camry XV70, 2017–2024

Наша магнітола стає на Camry XV70 2017–2020 років.

Штатний підсилювач JBL і CANBUS — так само, як на XV55: щоб зберегти JBL, потрібні перехідний джгут і модуль, який вмикає підсилювач по шині. Що покласти в комплект для вашої машини, підкажемо за фото панелі й роз'ємів.

Кнопки на кермі зберігаються: де в машині є CANBUS, кнопки працюють через CANBUS-модуль; де його немає — через виводи Key1 і Key2 у комплектній косі, а кнопки навчаються в меню магнітоли.

Що працює на будь-якій Camry, для якої є магнітола

• Кнопки на кермі. Кнопки на кермі зберігаються — як саме вони підключаються на вашій машині, написано в розділі про її покоління. Окремий адаптер керма не потрібен.
• Встановлення на штатне місце. Рамка й перехідний джгут підібрані під модель — різати й підпилювати нічого не треба.
• CarPlay і Android Auto, навігація, Bluetooth для дзвінків і музики.

Перед замовленням

Надішліть три фото: панель зі штатною магнітолою, роз'єми ззаду і чи є камера. Для Camry напишіть також рік випуску, чи є в машині JBL і чи вона привезена зі США — від цього залежать магнітола, джгут і CANBUS-модуль. Так ми одразу покладемо в коробку потрібні дроти й адаптери. Кожну магнітолу перед відправкою тестуємо й налаштовуємо під ваше авто. Гарантія 12 місяців, відправка в день замовлення.

Часті питання

Camry 50 і Camry 55 — це одна машина?

Одне покоління, XV50, але до і після оновлення 2014 року. Панелі в них різні, тому і магнітоли в нас окремі: на машини 2011–2014 і 2014–2017 років.

Чи підійде звичайна магнітола на американську Camry?

Ні. Camry XV50 і XV55 зі США мають свою панель, тому для них окремі магнітоли. Якщо в машині Entune, скажіть про це до замовлення.

Чи збережеться штатний JBL?

Так, але спосіб залежить від покоління. На XV30 — через перехідний джгут під JBL. На XV40 — через інтеграційний джгут і CANBUS-модуль, який уміє вмикати підсилювач. На XV50 і XV55 — через джгут і модуль, який вмикає підсилювач по шині; модуль там входить у комплект.

У мене Camry 2006 (або 2011, 2017) року — яке це покоління?

Ці роки перехідні: випускались машини двох поколінь. Порівняйте панель із фото вище або надішліть нам фото — підкажемо.

Чи працюватимуть кнопки на кермі?

Так, на всіх Camry, для яких у нас є магнітола. На XV30 і XV40 кнопки навчаються в меню магнітоли, на інших поколіннях — як написано в розділі про вашу машину. Окремий адаптер керма не потрібен.
