Магнітола для Toyota Corolla: як визначити покоління і яка підійде

Toyota Corolla — модель з довгою історією, і покоління в неї позначають кодом кузова: E140/E150, E170/E180 і так далі. Магнітола від одного покоління на інше не стане: у кожного своя панель і своя проводка. У нас є магнітоли для десятого (E140/E150) і одинадцятого (E170/E180) поколінь, а на одинадцяте — окремо до і після оновлення. Нижче — як зрозуміти, яка Corolla у вас, і що важливо при встановленні саме на неї.

Коди кузова часто пишуть парою: E140 і E150 — це одне десяте покоління в різних версіях кузова для різних ринків, E170 і E180 — одне одинадцяте. Не плутайте з E160: це японська Corolla Axio і Fielder, інша машина.

Покоління Toyota Corolla коротко

Як зрозуміти, яке покоління у вас

За роком випуску — у техпаспорті. Складний лише 2013 рік: цього року E140/E150 змінило E170/E180, тож машини 2013 року бувають обох поколінь. Для них дивіться на панель або на код кузова.

За кодом кузова. E150, E180 — так покоління позначають у каталогах запчастин і в оголошеннях. «Corolla E150» і «Corolla десятого покоління» — одна машина.

До чи після оновлення. Для E170/E180 у нас дві магнітоли: на машини 2013–2017 років і на машини 2017–2018 років. Центральна консоль до і після оновлення різна, тому рамки різні — порівняйте панель із фото нижче.

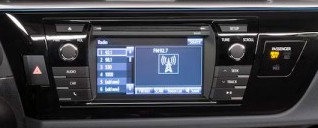

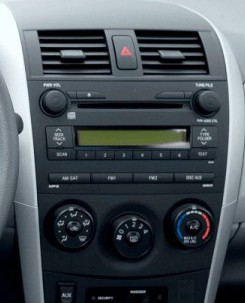

За виглядом панелі. У E140/E150 штатна магнітола стоїть під двома дефлекторами з кнопкою аварійки між ними, а нижче — блок клімату. У E170/E180 до оновлення магнітола вбудована у вузьку горизонтальну панель, кнопка аварійки — ліворуч від неї. Після оновлення штатний екран обрамлений сріблястою рамкою, а блок клімату стоїть окремо під ним.

Якщо сумніваєтесь — надішліть фото панелі у Viber, Telegram або в чат на сайті, і ми підкажемо, яка магнітола підійде.

Toyota Corolla E140/E150, 2006–2013

Наша магнітола стає на Corolla E140/E150 2006–2013 років. Екран 9 дюймів, магнітола стає на штатне місце.

Рамка одна — вона стає на місце штатної магнітоли без заміни дефлекторів. Консоль на цю машину буває різних виконань, тому свою звіряють за фото до замовлення. Не підійде версіям з окремим верхнім дисплеєм над центральними дефлекторами.

Як упізнати JBL. Напис JBL на решітках динаміків — це версія з окремим підсилювачем. За кількістю колодок на штатній магнітолі версію не визначають.

Дві комплектації. Без штатного підсилювача — комплектація A: рамка і проста коса, CANBUS-модуль не потрібен. Зі штатним підсилювачем — комплектація B: та сама рамка, коса під новий роз'єм Toyota (після оновлення 2010 року) і CANBUS-модуль, з яким підсилювач лишається в роботі; модуль уже врахований у ціні. Для комплектації B роз'єми штатної магнітоли звіряють за фото до замовлення.

Кнопки на кермі зберігаються: вони тут аналогові, у комплектації A йдуть на виводи Key1 і Key2 комплектної коси й навчаються в меню, у комплектації B їх читає модуль.

Антена. Антенний перехідник є в комплекті — окремо його купувати не треба.

Toyota Corolla E170/E180, 2013–2017

Наша магнітола стає на Corolla E170/E180 2013–2017 років. Екран 10,2 дюйма, магнітола стає на штатне місце.

Дві комплектації — за штатною магнітолою. Штатна магнітола з вузьким рядковим дисплеєм — комплектація A: рамка і проста коса, CANBUS-модуль не потрібен. Великий кольоровий екран (у старших версіях — із навігацією) — комплектація B: та сама рамка й коса з CANBUS-модулем, модуль уже врахований у ціні. Не підійде панелям, у яких навколо штатної магнітоли видно зазори (завод їх не підтримує).

Машини зі штатним екраном. На машинах зі США частину налаштувань авто змінюють через меню штатного екрана; після заміни магнітоли це меню зникає, тому виставте налаштування до демонтажу.

Штатний підсилювач. Якщо в машині є окремий блок підсилювача, узгодьте підключення до замовлення: для цього покоління склад штатної аудіосистеми в документації виробників інтерфейсів не описаний.

Штатна камера підключається, якщо вона є в машині; живлення їй дає CANBUS-модуль комплектації B.

CANBUS-модуль комплектації B читає кнопки на кермі, живить штатну камеру і виводить на екран клімат, відчинені двері, парктроніки й рухомі лінії камери.

Кнопки на кермі зберігаються: у комплектації A виводи Key1 і Key2 уже стоять на своїх місцях у комплектній косі, а самі кнопки навчаються в меню магнітоли; у комплектації B ними керує модуль.

Toyota Corolla E170/E180 після оновлення, 2017–2018

Наша магнітола стає на Corolla 2017–2018 років.

Дві комплектації — за штатною магнітолою. Без кольорового екрана — проста коса без CANBUS-модуля; зі штатним сенсорним екраном — коса з CANBUS-модулем. Що покласти в комплект для вашої машини, підкажемо за фото панелі й роз'ємів.

Кнопки на кермі зберігаються: де в машині є CANBUS, кнопки працюють через CANBUS-модуль; де його немає — через виводи Key1 і Key2 у комплектній косі, а кнопки навчаються в меню магнітоли.

Що працює на будь-якій Corolla, для якої є магнітола

• Кнопки на кермі. Кнопки на кермі зберігаються — як саме вони підключаються на вашій машині, написано в розділі про її покоління. Окремий адаптер керма не потрібен.
• Встановлення на штатне місце. Рамка й перехідний джгут підібрані під модель — різати й підпилювати нічого не треба.
• CarPlay і Android Auto, навігація, Bluetooth для дзвінків і музики.

Перед замовленням

Надішліть три фото: панель зі штатною магнітолою, роз'єми ззаду і чи є камера. Для Corolla напишіть також рік випуску і чи є в машині JBL, а для E170/E180 — яка штатна магнітола: з рядковим дисплеєм чи з кольоровим екраном. Так ми одразу покладемо в коробку потрібні дроти й адаптери. Кожну магнітолу перед відправкою тестуємо й налаштовуємо під ваше авто. Гарантія 12 місяців, відправка в день замовлення.

Часті питання

Чи підійде магнітола від Corolla E150 на E180?

Ні. У десятого й одинадцятого покоління різні панелі й роз'єми, тому магнітола підбирається під конкретне покоління.

У мене японська Corolla Axio або Fielder — підійде?

Ні. Це кузов E160 — інша машина, ніж Corolla E170/E180 тих самих років, і магнітоли для неї в нас немає.

Чим відрізняються магнітоли на Corolla 2013–2017 і 2017–2018?

Після оновлення змінились центральна консоль і обрамлення магнітоли, тому рамки різні. Якщо у вас машина 2017 року, порівняйте панель із фото або надішліть нам фото.

Чи збережеться штатний JBL?

На E140/E150 — так: для машин зі штатним підсилювачем є комплектація B з CANBUS-модулем, з яким підсилювач лишається в роботі. На E170/E180 склад штатної аудіосистеми в документації не описаний, тому якщо в машині є окремий підсилювач, узгодьте підключення до замовлення.

Чи потрібен окремий антенний перехідник?

Ні. Антенний перехідник є в комплекті разом із рамкою і перехідною косою.
