Магнітола для Toyota Land Cruiser Prado: як визначити покоління і яка підійде

Toyota Land Cruiser Prado випускають з 1990 року, і за цей час вийшло п'ять поколінь. Магнітола від одного покоління на інше не стане: у кожного своя панель, свої роз'єми й електроніка. А в Prado 150 панель ще й двічі змінювалась при оновленнях — тому для нього в нас три різні магнітоли. Нижче — як зрозуміти, який Prado у вас, і що важливо при встановленні саме на нього.

У назвах пишуть по-різному: Land Cruiser Prado, LC Prado або просто Prado, а покоління часто називають за кодом — Prado 120, Prado 150. Це та сама модель. Великий Land Cruiser 100 чи 200 — інша машина, магнітоли від нього на Prado не стануть.

Покоління Toyota Land Cruiser Prado коротко

Як зрозуміти, яке покоління у вас

За роком випуску — у техпаспорті. Prado 120 випускали до серпня 2009-го, а Prado 150 — з жовтня 2009-го, тож машини 2009 року бувають обох поколінь. У Prado 150 було два оновлення — 2013 і 2017 років, і установчий отвір під магнітолу щоразу змінювався: рамки на 2009–2013, 2013–2017 і 2017–2020 роки різні. Для машин 2009, 2013 і 2017 років дивіться на панель.

За кодом кузова. J120, J150 — так покоління позначають у каталогах запчастин. «Prado J150», «Prado 150» і «Prado четвертого покоління» — одна машина.

За виглядом панелі. У Prado 120 магнітола стоїть у сріблястій консолі між двома дефлекторами, над нею вузький дисплей. У Prado 150 до 2013 року під дефлекторами невеликий дисплей із кнопками (у машин із навігацією — екран), під ним блок клімату з двома круглими ручками по краях. Після оновлення 2013 року під дефлекторами штатний екран із вертикальними рядами кнопок з боків, а під ним — рядок клімату з двома круглими ручками. Після оновлення 2017 року екран займає майже всю ширину консолі, круглі ручки — над ним у кутах, а клімат — плоскою панеллю кнопок у сріблястій рамці. Порівняйте з фото в розділах нижче.

Якщо сумніваєтесь — надішліть фото панелі у Viber, Telegram або в чат на сайті, і ми підкажемо, яка магнітола підійде.

Toyota Land Cruiser Prado 120 (J120), 2002–2009

Наша магнітола стає на Prado 120 2004–2009 років. Екран 9 дюймів, магнітола стає на штатне місце.

Версія зі штатним сенсорним екраном — не підходить. Є Prado 120 із сенсорним екраном у центрі панелі, на якому кнопки клімату. У таких машинах звук іде через плати штатного екрана, і стандартний комплект на них не розрахований — потрібне окреме рішення. Якщо у вас така панель, напишіть нам до замовлення.

Машини з простою магнітолою бувають у двох комплектаціях:

• Комплектація A — без штатного підсилювача;
• Комплектація B — зі штатним підсилювачем JBL.

Як упізнати JBL. Написи JBL на решітках динаміків.

Штатний підсилювач JBL стоїть у версіях з преміальним звуком. Щоб його зберегти, у комплектації B до коси йде контролер підсилювача: звук іде через штатний підсилювач, а разом із цим контролер бере на себе кнопки на кермі (у тому числі кнопки телефону), задній хід і показ швидкості.

Контролер підсилювача потрібен лише для комплектації B і вже врахований у її ціні: коли обираєте цю комплектацію в картці товару, ціна перераховується разом із ним. Машині без штатного підсилювача додатковий блок не потрібен — іде рамка і проста коса.

Клімат-контроль лишається на штатному блоці й на екран нової магнітоли не виводиться. У штатної магнітоли Prado 120 немає CAN-виходу, тому ні клімат, ні двері, ні інші дані про машину на екран не потраплять.

Антена. Штатна антена активна: заводська магнітола живила її підсилювач прямо по антенному кабелю, а нова подає живлення окремим проводом. Цей провід підключають обов'язково — від нього залежить якість прийому радіо.

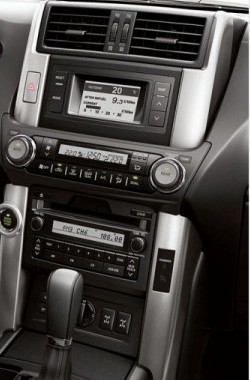

Toyota Land Cruiser Prado 150 (J150), 2009–2013

Наша магнітола стає на Prado 150 2009–2013 років — машини до першого оновлення. На Prado 150 після 2013 року вона не підходить: установчий отвір там інший.

Штатний підсилювач, кнопки на кермі і камера. Склад комплекту для цих машин звіряють окремо — те, що описано для Prado 150 2013–2017, на них не переносимо. Джгут обходу штатного підсилювача під машини 2009–2013 років свій. Напишіть, чи є в машині штатний підсилювач, і надішліть фото панелі й роз'ємів — підкажемо, що покласти в комплект.

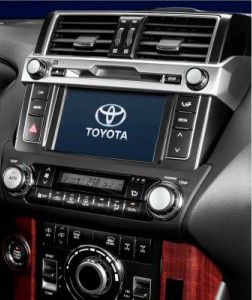

Toyota Land Cruiser Prado 150 (J150), 2013–2017

Наша магнітола стає на Prado 150 2013–2017 років. Екран 10,2 дюйма, магнітола стає на штатне місце.

Машини цих років бувають у двох комплектаціях, і від неї залежить, що покласти в комплект:

• Комплектація A — без штатного підсилювача;
• Комплектація B — зі штатним підсилювачем JBL.

Як упізнати комплектацію B. Сабвуфер і центральний динамік у торпедо — ознака штатного підсилювача.

Штатний підсилювач JBL працює разом із сабвуфером і центральним динаміком у торпедо. Шляхів два: зберегти підсилювач або обійти його готовим джгутом обходу під Prado 150 — він окремий на машини 2009–2013 і 2013–2017 років. При обході сабвуфер і центральний динамік торпедо лишаються без живлення: воно йде саме від цього підсилювача.

CANBUS-модуль для комплектації B уже врахований у ціні: коли обираєте її в картці товару, ціна перераховується разом із ним. Через модуль працює штатний підсилювач, кнопки на кермі, сигнал запалювання, задній хід і підсвітка. Машині без штатного підсилювача модуль не потрібен — іде проста коса.

Кнопки на кермі зберігаються в обох комплектаціях. У комплектації без модуля вони підключаються виводами Key1 і Key2 з комплектної коси й навчаються в меню магнітоли, у комплектації з модулем ними керує модуль. Врахуйте, що кнопки на кермі, AUX і USB на Prado цих років були не в усіх комплектаціях.

Штатна камера заднього виду підключається. На широкому екрані її картинка виглядає розтягнутою — це особливість співвідношення сторін самої камери, а не несправність.

Клімат-контроль лишається на штатному блоці: ні керування кліматом, ні показ клімату на екран нової магнітоли не переносяться.

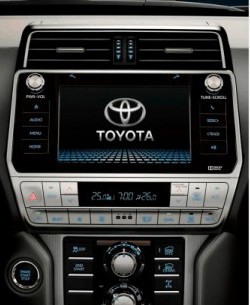

Toyota Land Cruiser Prado 150 (J150), 2017–2023

Наша магнітола стає на Prado 150 2017–2021 років — машини після другого оновлення.

Штатний підсилювач, кнопки на кермі і камера. Це машина після другого оновлення, і склад комплекту для неї звіряють окремо — те, що описано для Prado 150 2013–2017, на неї не переносимо. Напишіть, чи є в машині штатний підсилювач, і надішліть фото панелі й роз'ємів — підкажемо, що покласти в комплект.

Що працює на будь-якому Prado, для якого є магнітола

• Кнопки на кермі. Де в комплекті є CANBUS-модуль або контролер підсилювача, кнопки працюють через нього; де його немає — через виводи Key1 і Key2 у комплектній косі, а кнопки навчаються в меню магнітоли. Окремий адаптер керма не потрібен.
• Встановлення на штатне місце. Рамка й перехідний джгут підібрані під покоління й оновлення — різати й підпилювати нічого не треба.
• CarPlay і Android Auto, навігація, Bluetooth для дзвінків і музики.

Перед замовленням

Надішліть три фото: панель зі штатною магнітолою, роз'єми ззаду і чи є камера. Напишіть також, чи є в машині штатний підсилювач JBL, а для Prado 120 — чи немає сенсорного екрана з кнопками клімату. Так ми одразу покладемо в коробку потрібні дроти й адаптери. Кожну магнітолу перед відправкою тестуємо й налаштовуємо під ваше авто. Гарантія 12 місяців, відправка в день замовлення.

Часті питання

Чи підійде магнітола від Prado 150 2009–2013 на машину після 2013 року?

Ні. При оновленнях 2013 і 2017 років установчий отвір змінювався, тому для кожного періоду своя магнітола й рамка.

У мене Prado 120 зі штатним сенсорним екраном — чи можна поставити магнітолу?

Стандартний комплект на таку версію не розрахований: звук там іде через плати штатного екрана. Потрібне окреме рішення — напишіть нам до замовлення.

Чи збережеться штатний JBL на Prado 150?

Так, підсилювач можна зберегти. Якщо ж його обійти джгутом обходу, сабвуфер і центральний динамік у торпедо працювати не будуть.

Чому картинка штатної камери розтягнута?

Так виглядає штатна камера Prado 150 на широкому екрані — через співвідношення сторін самої камери. Це не несправність.

У мене Prado 2009 року — це 120 чи 150?

2009 рік перехідний: до серпня випускали Prado 120, з жовтня — Prado 150. Порівняйте панель із фото вище або надішліть нам фото — підкажемо.
